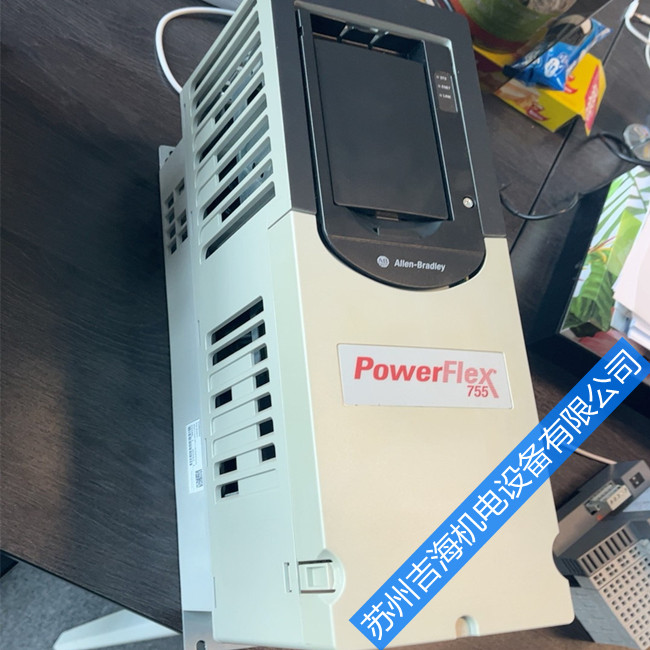

AB变频器PF700上电显示F100故障维修案例

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-11-24

AB变频器PF700维修，专业修复变频器无显示故障、变频器无输出故障维修、变频器缺项故障维修、变频器过热故障维修、变频器过电流故障维修、变频器过电压故障维修、变频器过载故障维修、AB-罗克韦尔变频器维修 PF755、PF753、PF700S、PF700H、PF700、PF70、PF400、PF40系列维修。



AB变频器PF700上电显示F100故障维修的分析和检修过程。供大家参考。

检查过程：

将该变频器拆开，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器送电，显示F 100，无法复位。判断控制卡损坏。

故障原因分析：

根据该故障的解释，F100 解释：从板卡上读取的校验和计算的校验和不匹配。我们推测出现故障的原因可能只有1种：变频器的控制卡损坏。

根据说明书上的故障排除办法：将参数P041设置成选项1（恢复出厂设置）。重新将变频器的电源切断，然后等变频器操作面板没有显示后，重新将变频器电源送上。但是变频器还是显示F100故障。

仔细检查控制卡，发现控制卡上有很多油污，并且有很多粉末状的物体附着在机器的表面。

维修过程：

该变频器整体全部拆卸，变频器内部板卡非常脏，并且在模块、电容上附着许多粉末状物体，清洁后，更换新的控制卡，安装好变频器，测试二极管特性正常。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。

经验总结：

根据多年来对AB变频器检修经验，得出结论：此故障是由于变频器变频器控制卡太脏的原因导致。一般客户对于变频器外围使用环境很不注意，导致变频器内部非常脏，从而导致增加了变频器故障率。
