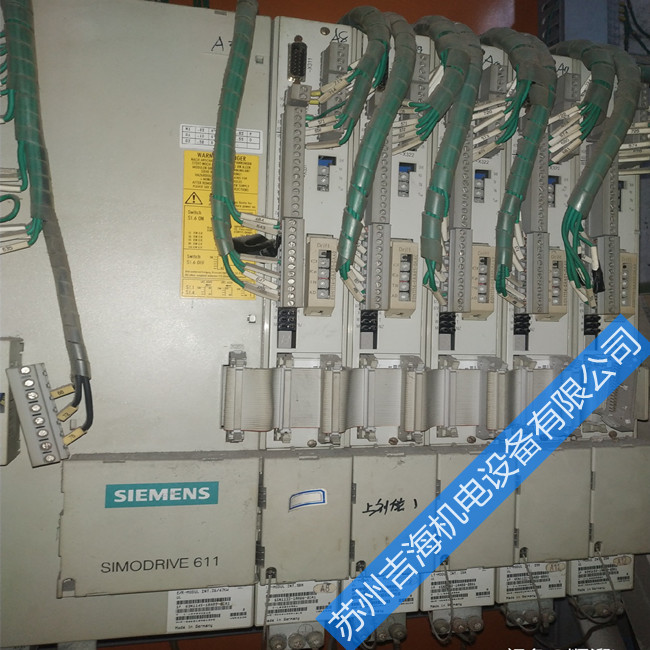

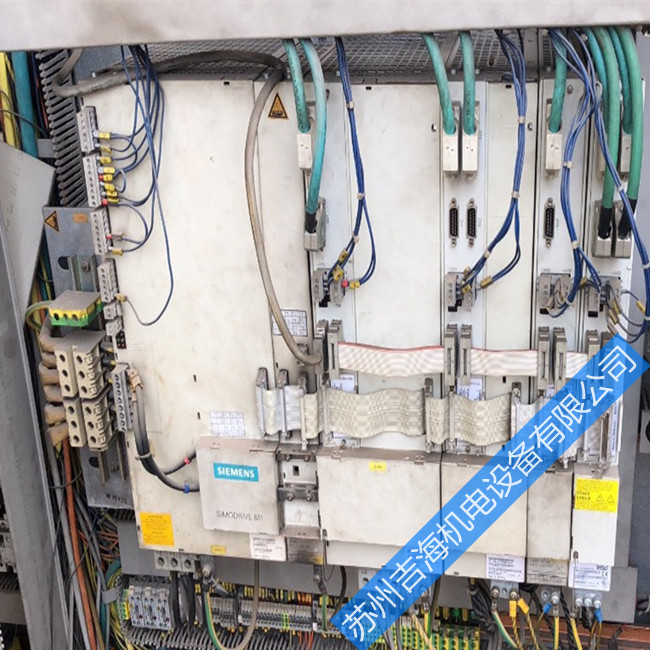

西门子数控系统611系列611D电源模块坏故障维修 西门子数控系统611系列电源模块的端子：T48，T112，T63接高电平，NS1和NS2进行短接，灯3绿灯亮，直流母线有230V直流。64再接高电平，绿灯灭，黄灯不亮，同时，直流母经有且仅有230V电压。而且西门子数控系统611系列NCU的PF红灯亮。

西门子数控系统611驱动器维修

1、是不是NCU引起西门子数控系统611系列电源模块不工作？

2、是不是西门子数控系统611系列电源模块不工作导致的电源不上电？

3、西门子数控系统611系列NCU的PF灯亮有没有可能是外部IO信号导致？

根据上述描述，3#绿灯指示外部使能，4#黄灯指示直流母线排充电完成，那么基本是西门子数控系统611系列电源模块坏了（注意：高电平是对地的24VDC）。同时还要注意上电的顺序，

1、T48（亮绿灯和黄灯）。

2、T63上电。

3、T64（绿灯灭，黄灯亮），直流母线输出。此时应有600V/530V直流电压。

假如把直流输出拆掉，西门子数控系统611系列电源模块可以亮黄灯，应该是西门子数控系统611系列电源模块有问题。
