  苏州吉海西门子808D数控系统维修，10月26日苏州一位做汽车变速箱的客户,车间里有很多进口BUDERUS磨床，该磨床采用的是西门子840D数控系统，但**近西门子数控系统左上角红灯亮维修故障，数控系统肯定出了什么问题。通常开机后几分钟，电源模块左上角的红灯就亮了（15V电子电源故障灯），此时NCU尚能正常工作。但红灯亮了后也不敢继续工作了，怕出更严重的问题，毕竟这台进口磨床也挺贵的，让我们吉海维修下，看主要是什么问题

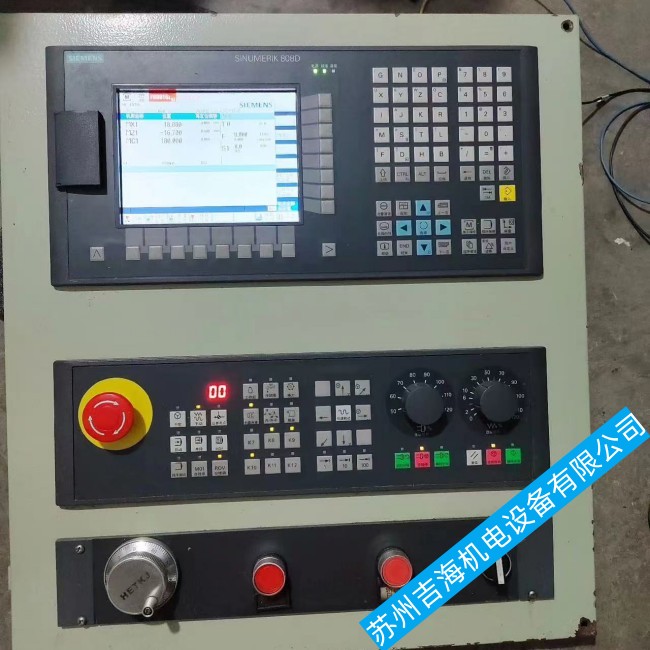

图片 西门子808D数控系统

  我们技术员收到西门子数控系统左上角红灯亮维修时，主要检测维修的办法如下：



  1.在西门子驱动程序参考手册中查寻611D故障灯的解釋，获知左上方红灯表明电子电源问題



  2.在操作系统完整性联接的情況下，准确测量X141上7、45、44和10接线端子相应的工作电压，分別为22V、12V、-12V和-22V.这证实电子电源工作电压的确有些问题，但尚不可以明确是开关电源模块造成的警报還是NCU+611D控制器的负荷造成的



  3.将开关电源模块的机器设备系统总线分离，独立给开关电源模块通电，未发觉警报，准确测量X141上7、45、44和10端相应的工作电压，分別为24V、15V、-15V和-24V,一切正常



  4.将开关电源模块的机器设备总结与NCU联接，与西门子611D控制器分离，通电后未发觉警报，准确测量X141上7、45、44和10接线端子相应的工作电压，分別为23V、13V、-13V和-23V，出现异常



  5.目前看起来是NCU的负荷问題，将开关电源模块电子电源通电，这时再接好西门子611D控制器，开关电源模块左上方红灯亮，警报形成



  6.为更进一步查寻问題点，将开关电源模块的机器设备系统总线与西门子611D控制器联接，NCU和别的西门子611D控制器分离，通电未发觉警报，准确测量X141上7、45、44和10接线端子相应的工作电压，分別为23V、13V、-13V和-23V，也一切正常



  7.这时，再接好西门子611D控制器，开关电源模块左上方红灯亮，警报形成。因NCU和西门子611D控制器与此同时出現问題的概率并不大，因此是猜疑开关电源模块出现异常，即带负荷工作能力降低的概率很大



  8.接下来更进一步分辨开关电源模埠带负荷工作能力。因机器设备应用了监管模快，因此可将监管模快与轴分离，用加長的机器设备系统总线将其电子电源与前面的NCU相接，通电后无警报，再准确测量监管模快上的X141的7、45、44和10接线端子相应的工作电压，分別为24V、15V、-15V、和-24V,一切正常



  9.将别的西门子611D控制器的机器设备系统总线联接好，通电后依然无警报，准确测量监管模快上的X141的7、45、44、10接线端子相应的工作电压，分別为24V、15V、-15V、-24V，一切正常



  10.更換开关电源模块，机器设备运转一切正常
