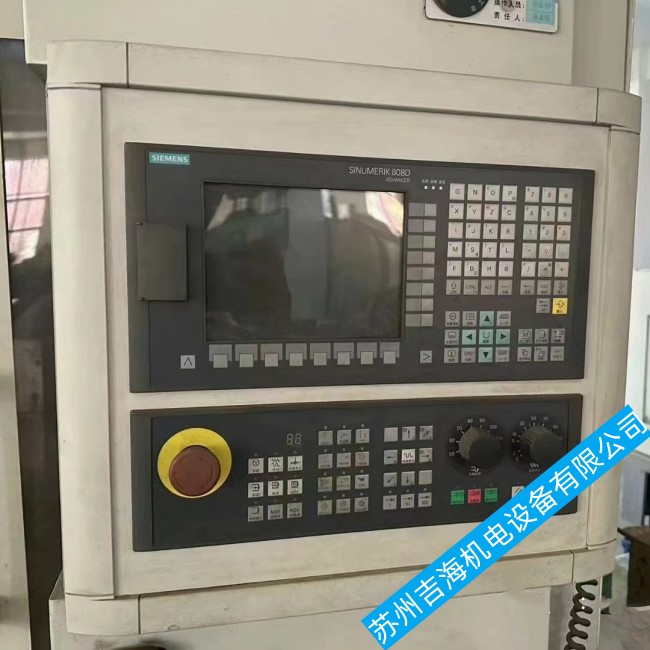

图片 西门子808d数控系统

西门子808d数控系统开不了机维修排查案例

西门子808d上电后，操作界面上显示，指示灯一直闪烁，系统起动不了。

一：故障分析：对于这种无故障代码的故障，需要从原理上来把握。SIMUMERIK 808d的数据分为三种：NCK数据、MMC数据和PLC数据。其中NCK主要完成传统NC控制功能，如加工程序块的预处理、插补运算、连接伺服驱动单元、实现位置控制等功能；MMC主要完成人机通讯功能，如控制整个系统的操作、显示及外部数据交换、加工程序的输入输出、系统自诊断，模拟加工等功能；PLC主要完成由用户来编制的控制程序，如机床的操作显示、运行控制、监控机床故障等功能。机床的起动顺序是PLC←→NCK←→MMC。

二：故障原因：
1.NCK通信线路故障；
2.PLC与MMC之间通信故障；
3.NCK机床数据丢失；
4.PLC数据有故障存在。
三：故障排除的方法与步骤：
1.仔细检查起动中所有的指示灯及报警信号，发现机床背面NCU上报警灯（红灯）亮，同时PLC输出模块上故障灯（红灯）也亮；
2.检查NCK通信线路以及周边线路均正常；
西门子810D数控系统开不了机维修c.经以上检查后分析判断可能是NCK机床数据丢失了。据此进行系统总清，其中包括NC总清与PLC总清。先进行NC总清，再进行PLC总清；NC总清：
A.系统上电重启后，将S3开关从“0”拨到“1”；
B.按NCU上的RESET键（数码管闪烁“5”“6”）；
C.当数码管显示的值为“6”后，将S3开关由“1”拨回到“0”；
D.NCK被清空，标准的机床数据被装载到机床中。
PLC总清：
A.S4开关从“0”拨到“2”（PR绿灯灭，PS红灯亮）；
B.S4开关从“2”拨到“3”（PS红灯先灭后亮，在PS灯重新亮起之后的3秒内完成下一步）；
C.S4开关从“3”拨到“2”，再从“2”→“3”→“2”，（PS红灯开始闪烁，证明PLC正在清空中）；
西门子810D数控系统开不了机维修4）当PS红灯停止闪烁后，S4开关从“2”拨到“0”，（PR绿灯亮，PS红灯灭），表明PLC被清空。
D.系统总清完毕，重新启动并回装NCK与PLC数据，故障排除。
