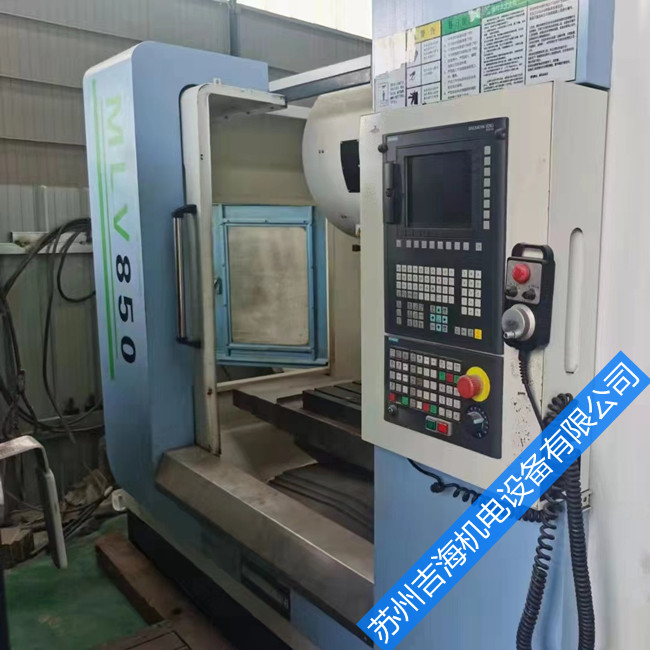

西门子828D​数控系统300010报警维修解析

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-10-25

西门子828D数控系统300010报警解析：

300010 轴 %1 驱动 %2 激活不带 NC 轴分配
参数： %1 = NC 轴号
%2 = 驱动号
说明： 某个未被任何 NC 坐标轴使用／条址的驱动装置处于有效状态 （实际值，设置点）。
就设置点值或实际值而言，必须将所有有效驱动装置都配置给某个坐标轴。
反应： - NC 没有准备就绪。
- 通道没有准备就绪。
- 报警时 NC 停止。
- 本通道 NC 启动禁止。
- NC 转换为跟踪模式。
- 报警显示。
- 已设置接口信号。
处理:请通知上海仰光电子的技术人员／服务部门。检查对于驱动电动机和配置编码器的配置数据、设置点和
实际值的赋值情况。
用于驱动装置配置的机床数据：
• 修改 MD 13000: DRIVE_IS_ACTIVE
• 修改 MD 13010: DRIVE_LOGIC_NR
• 修改 MD 13020: DRIVE_INVERTER_CODE
• 修改 MD 13030: DRIVE_MODULE_TYPE
• 修改 MD 13040: DRIVE_TYPE
用于设置点／实际数据赋值的机床数据：
• 修改 MD 30110: CTRLOUT_MODULE_NR
• 修改 MD 30130: CTRLOUT_TYPE
• 修改 MD 30220: ENC_MODULE_NR
• 修改 MD 30230: ENC_INPUT_NR
• 修改 MD 30240: ENC_TYPE
可能必须首先为这个驱动装置在该通道中声明一个 NC 坐标轴 （MD 20070
AXCONF_MACHAX_USED = K, ［K… 通道坐标轴编号］）。
程序继续： 关闭 / 打开系统
