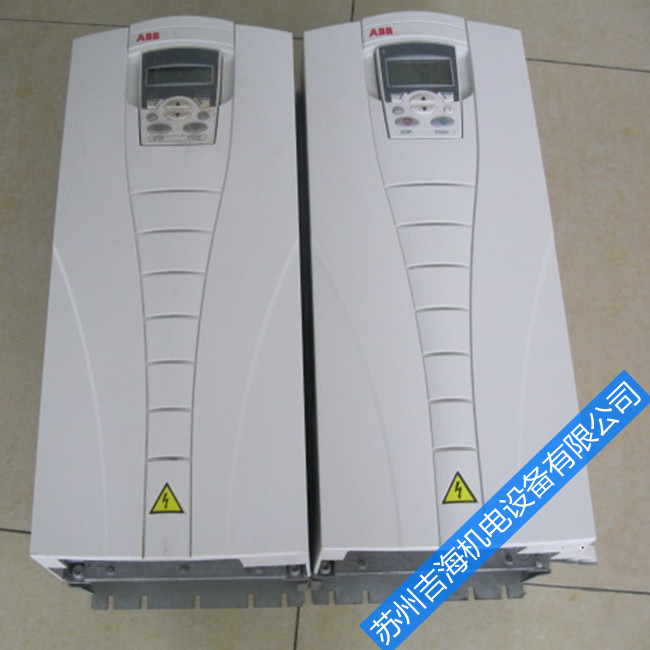

ABB变频器维修故障代码和故障分析

发布者:zyp    来源:苏州吉海机电设备有限公司     发布时间:2023-10-9


ABB变频器维修故障代码和故障分析

ABB变频器维修故障代码和故障分析



1、ABB变频器控制面板上显示:F001

内容:OVERCURRENT过流

报警意义:变频器的输出电流过大,已经超过了变频器允许的跳闸上限值,限制电流的控制器被激活了。

诊断方向:检查电机和相关负载是否超标。ABB变频器维修

检查建议:(1)加减速时间过短,适当设定长一点;加速时间 1(ACCELER TIME 1)对应参数2202

2)检查电动机和主电缆是否存在绝缘不好,存在漏电,或者主线路过长,或者接错线位置等。

3)在高温环境,比如变频器使用的场所温度超过了40°,或者海拔比较高,这时候需要放大一号功率来使用,相当于变频器降容使用才可以正常工作。如果和平时一样使用,可能会产生过流问题。

4)机械负载方面,不能超过电机的额定扭矩,否则也会引起变频器这头过流保护。



2、ABB变频器控制面板上显示:F002

内容:OVERVOLTAGE过压

报警意义:变频器的输入电压超过一定范围了,母线电压太高了,过电压的保护控制器被激活了。

诊断方向:

输入的静态电源电压过高或者中间母线瞬态电压过压。

减速时间太短了。

电压和阀值:对于200 V的变频器而言,中间母线直流电压的跳闸值是420 V,而400 V的变频器中间母线直流电压的跳闸值是840V ,电压超过了阀值就会报F0002。

, 查建, 议:, (1), 检, 查过电压保, 护控, 制器的阀值设定范围

2)检查输入交流电源的稳态和瞬态电压大小

3)减速时间设定过长,减速时间1(2203 DCELER TIME1)和减速时间2(2206 LER TIME2)这两个参数设定太小了,调大一点。

4)频繁制动负载,需要外加制动单元和制动电阻,如果不加,减速时间又不合理,也可能会出现2002报警,另外要禁止母线直流过电压保护功能。



3ABB变频器控制面板上显示:F003

内容:DEV OVERTEMP 过温

报警意义:代表底部散热器的温度超标了,超过了135°C

诊断方向:散热器的温度太高了,上边的热保护开关动作了。R1-R4为115°C,R5-R6为125°C。

检查建议:

查看风扇是否正常工作,或者风速比较低。

变频器的空气流通回路受阻,比如变频器里边有杂物。

散热器堆满积尘。

变频器的使用环境温度比较高。

电动机工作在超负荷状态。



4ABB变频器控制面板上显示:F004

内容:SHORT CIRC短路,输出主回路短路

诊断方向:电动机的主回路线路或者电机内部有短路,实际变频器主功率模块有问题也会产生这类报警。

检查建议:拆掉变频器UVW端的主电缆,单独用绝缘摇表测量线路和电动机相间绝缘电阻,是否高于5兆欧,在变频器和电机之间没有连接主电缆的时候,单独给变频器供电,看看变频器是否有F003报警来区分故障点是否在变频器本身。



5、ABB变频器控制面板上显示:F005

属于厂家保留参数,发生这类故障,建议初始化一下,如果还不行,就更换主板。



6、ABB变频器控制面板上显示:F006

内容:DC UNDERVOLT 直流母线欠压,低于动作的阀值。

诊断方向:输入的电源电压和母线电压

输入的电源AC缺相。

直流回路的熔断器已经熔断。

输入的电源电压偏低。

母线电容老化或者容量不足。

加速时间太短。

负载太重。
