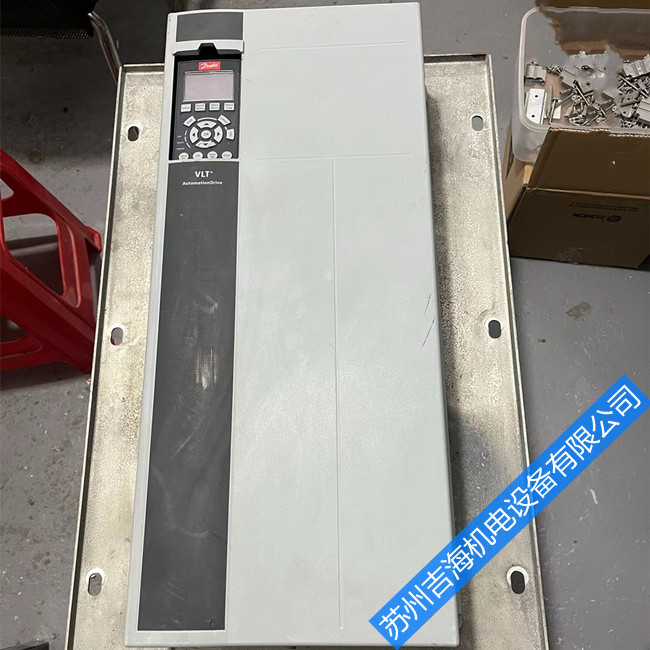

丹佛斯VLT5000变频器上电显示alarm 14”报警维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-7-28

丹佛斯VLT5000变频器上电显示alarm 14”报警维修

变频器液晶显示屏上出现“alarm 14”报警，变频器不能工作，重新送电后按reset键能复位，再启动时再次报警，查操作手册为接地报警，检查电机和相关电缆并无接地故障，也就是说故障在变频器。分析电路导致接地报警的原因为霍尔传感器输出电压信号到电流取样板再送到运算放大器进行比较，结果数值过大，查检测部分霍尔传感器正常，检测对陶瓷基薄膜集成电阻r501时测其中的一路阻值因腐蚀已变无穷大致使接地不良，造成信号过强，引起报警，无原件更换，在上面焊同阻值大功率贴片电阻，重新启动后运行正常。接地故障是平时经常遇到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍尔传感器和信号传输电阻，由于它们受温度、湿度、腐蚀气体等环境因素的影响较大，工作点很容易发生飘移，导致接地报警。

丹佛斯变频器故障代码大全



1.ERR1            10V电压低
2.EER2             断线故障
3.EER3             无电机
4.EER4             主电源缺相
5.EER5             直流回路电压高
6.EER6             直流回路电压低
7.EER7             直流回路过压
8.EER8             直流回路欠压
9.EER9             逆变器过载
10.EER10         电机  ETR  温度高
11.EER11         电机热敏温度过高
12.EER12         转矩极限
13.EER13         过流
14.EER14         接地故障
15.EER15         不兼容硬件
16.EER16         短路
17.EER17         控制字超时
18.EER20         温度输入错误

19.ERR21             参数出错
20.ERR22             起重机械制动
21.ERR23             内部风扇
22.ERR24             外部风扇
23.ERR25             制动电阻器短路
24.ERR26             制动电阻功率极限
25.ERR27             制动斩波器短路
26.ERR28             制动检测
27.ERR29             散热片温度
28.ERR30           电机缺U相
29.ERR31           电机缺V相
30.ERR32           电机缺W相
31.ERR33           充电故障
32.ERR34           现场总线通讯故障
33.ERR35           选件故障
34.ERR36           主电源故障
35.ERR37           电源电压不稳定
36.ERR38           内部故障
37.ERR39           散热片传感器
38.ERR40           数字输出端子27过载
