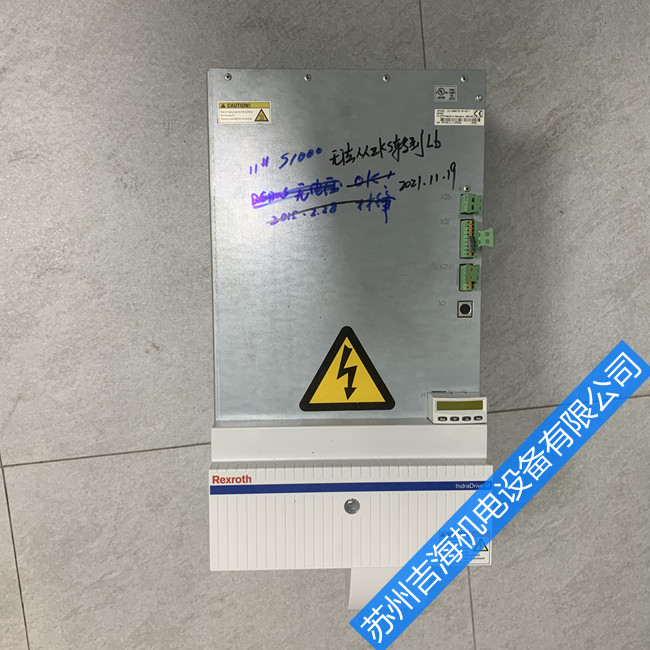

力士乐电源力士乐驱动器维修故障代码及维修方法

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-6-20

力士乐电源力士乐驱动器维修故障代码及维修方法

01.

故障代码:C0270

故障描述:电机编码器数据读取错误。

对策：电机编码器回路故障。

检查可能出现的三个地方：电机编码器，反馈线 及 CSB 的编码器反馈口。

02.

故障代码:C0285

故障描述：电机的型号参数 P-0-4014 有 误。

对策：确认电机型号及编码器的型号（P-0-4014） 。

查可能出现的三个地方： 电机编码器，反馈线及 CSB 的编码器反馈口。

03.

故障代码:E2074 F2076 C0210 C0220 C0271 C0201

故障描述:一些相关的编码器故障报警。



04.

故障代码:C0201

故障描述:无效的参数，当切换到操作模式 P4 时， 内部的参数被检测，有参数超出它定义的范围时就出现该报警。

对策：（1）查看 S-0-0022 参数，该参数包含所有的无效参数，再更改无效参数；  （02，03 版固化软件）Crazy:有参数超出它定义的范围时（2）查看 S-0-0423 参数，该参数包含所有的无效参数，再更改无效参数 就出现该报警。（04 版固化软件）  （3）通常加载基本参数后，导入备份参数可以解决此问题。



05.

故障代码:E8260

故障描述:扭矩过载。

对策：（1）减小加速度；（2）增大相应的限制值 S-0-0082, S-0-0083. S-0-0092,P-0-109;（3）优化速度环参数（4）增加外接制动电阻。



06.

故障代码:F2026

故障描述:驱动器功率单元欠压报警， 当 DC bus 电压值小于 P-0-0114 定义的值并有使能的情况下 出现该报警。

对策：（1）检查外部 380V 主电源，检查直流母线电压；（2）驱动器功率单元产生不了 DC,更换 HCS 功率单元；（3）检查 PLC 时序,Ab、AF。



07.

故障代码:F2077

故障描述:电流检测错误， 硬件故障， 驱动器实时监控电流， 如超出允 许范围时出现该报警。

对策：（1）驱动器功率单元的电流霍尔传感器故障，更换 HCS 功率单元； （2）控制单元 CSB 的电流计算回路有问题，更换 CSB 控制单元。



08.

故障代码：F2816

故障描述：DC bus 故障。 

对策：（1）检查外部 380V; （2）直流母线以及外部制动电阻接线；（3）驱动器整流单元故障，更换 HCS 功率部分。 



09.

故障代码：F2018

故障描述：驱动器温度故障。 

对策：（1）降低环境温度； （2）检查柜内冷却装置； （3）清洗驱动器内部风扇； （4）驱动器内部温度传感器故障，更换 HCS 功率部分。

转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/6068.htm
