艾默生变频器维修故障检测判断与处理方法

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-4-22

对于艾默生变频器维修，是有一些技巧的，比如艾默生EV2000、EV1000变频器出现的一些常见故障维修，本文由凌科自动化为你分享，其中包括了对艾默生变频器故障的检测和故障判断，维修处理方法等。


艾默生变频器维修故障检测判断与处理方法

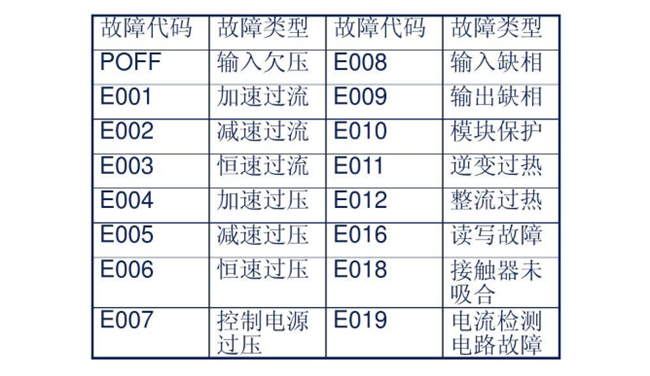

1、电流检测故障（如艾默生变频器报E019，E001）：

1.1 控制板Q1（15050026）坏。

1.2 7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。

1.3 小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.41.5，0，1.6。

如值不对，小板坏：此时可更换小板坏中的三个小IC（39030024LMV393），如还不好，更换小板。

2、艾默生变频器显示POFF：

驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51，R52，C36，C37，排线中的某一个坏，其中的电解电容坏的最多。只在带电机运行时报POFF，驱动板变压器也有可能坏。

3、缓冲电阻坏：

缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。

单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。

此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。

如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。

发现一个大电容坏，最好都换新的。因电容是易坏易老化的器件。

4、艾默生变频器显示不稳：

先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。

报故障E015：通电指示灯亮，键盘不亮，拨了风扇就好–风扇短路。


转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/5615.htm
