三菱变频器上电没有输出电压怎么维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-4-22

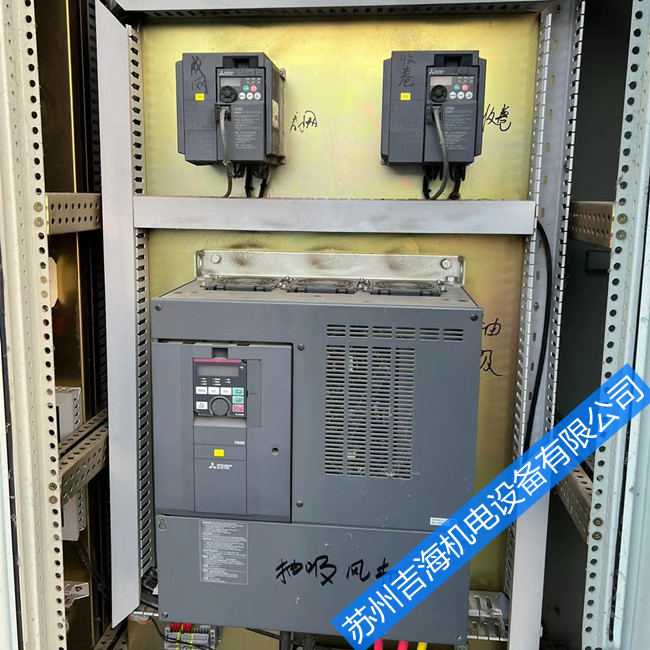

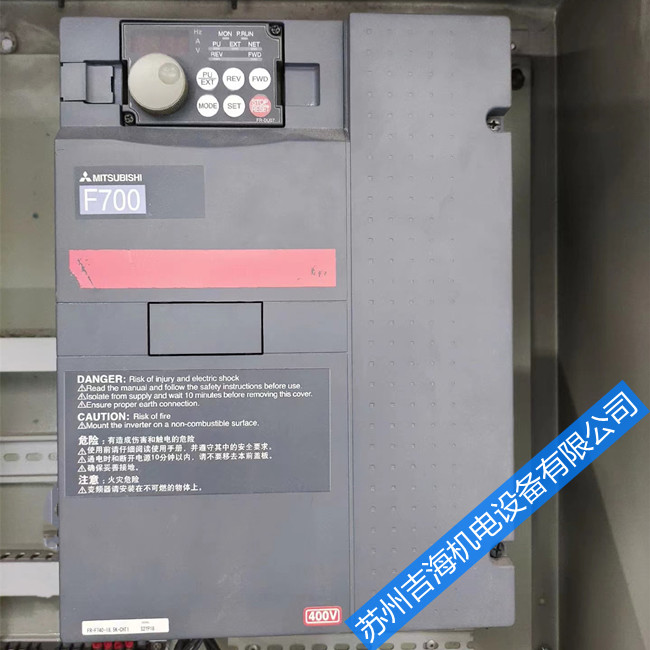

三菱变频器能够正常操作和运行，但是没有电压输出是怎么回事？下面由吉海自动化带大家详细了解三菱变频器维修之无输出故障维修流程。

三菱变频器无输出维修方法流程
1、清理及测量功率元器件。

2、确认无明显烧坏故障后，通电查看具体故障现象，变频器能够运行无报警，无电压输出。

3、 因电压输出与IGBT功率件，及检测反馈电路关联性要多，进而进行排查发现R168、R171、R161阻值过大，故更换。

4、本以为故障排除，随后上电测试，故障依旧存在，继续查找故障原因，因多次测试发现控制主板与驱动板之间的24Pin排线,存在断线，接触不良，随后更换测试后仍然无输出电压。


5、猜测驱动电路可能存在故障，并进行排查测量，光耦A3120及周围电阻二极管正常，测到传感器时，电压异常（传感器+-15V电压正常，信号电压异常，未启动变频器检测电压信号值偏差过大）

6、查找传感器信息替换，但运行测试报警EOC1(加速过电流)，进一步拆除传感器报警EOC1，确定故障点在于传感器，因替换无效，所以对传感器维修。



7、传感器贴片电阻222、181、682阻值都有偏差过大，电阻更换后通电（+-15V，输出电压信号仍偏大，故判断霍尔开关损坏，并予以更换），通电测试正常，并安装变频器通电测试，EOC1报警未消除。


8、通过交替验证故障存在驱动电路，进一步查找测量发现IGBT触发信号异常（6路触发信号中，有1路未触发，100Ω电阻不存在，断路）因该贴片电阻在IGBT背面，并在其对应位置加上100Ω电阻，再次测试OK。




转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/5613.htm
