西门子变频器报警e故障代码维修

1、e报警
　　西门子变频器“e”报警（据分析其原因为：底板（15v过低），cuvc板（5v电压没传到指定地点，cuvc板有短路故障）等。

　　（1）西门子变频器6se7023－4ta61-z故障现象：控制面板pmu液晶显示屏显示“e”报警

　　处理情况：

　　●更换cuvc板送电开机，液晶显示屏仍显示“e”报警，说明故障原因不在cuvc板而在底板；

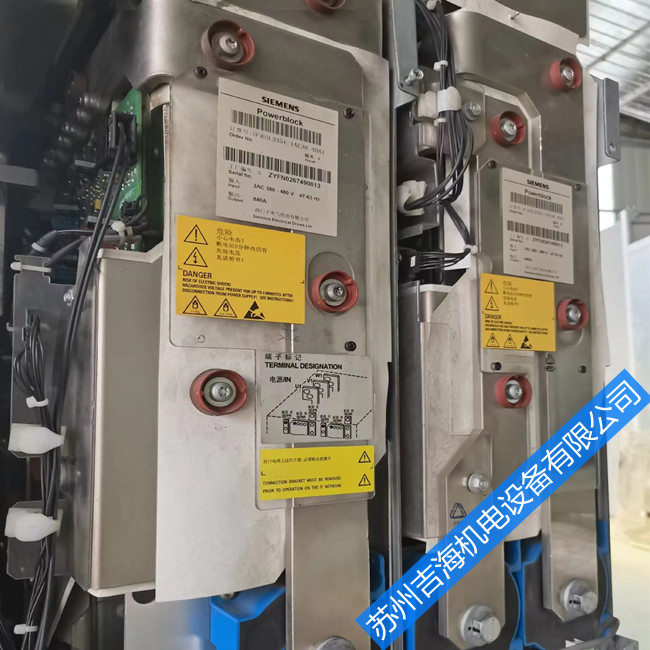

　　●检查底板，用万用表测底板各电压，发现15v明显偏低，查8脚软启动电压是0.5v（正常值为3.85v）经查5v正常，q2触发电压正常，用万用表测q2有故障换新后电压回复正常，15v输出正常，恢复变频器接线，输入参数，启动变频器运行正常，见图1。



　　（2）西门子变频器6se7016－1ta61-z故障现象：控制面板pmu液晶显示屏显示“e”报警

　　处理情况：更换cuvc板送电开机（见图2），一切正常，说明故障就在cuvc板，测与之相关的3个1kω电阻，有一个已经变值，换新后恢复正常。



　　（3）西门子变频器6se7021－0ta61-z故障现象：控制面板pmu液晶显示屏显示“e”报警

　　处理情况：查底板15v不正常，严重过小，底板有明显的过热现象，断开15v负载，恢复正常，显然故障在其负载，经查为后部mos管短路造成，将mos管和与之并联的稳压管换新后，电压恢复，重新送电试机一切正常。

　　（4）西门子变频器6se7016－1ta61-z故障现象：控制面板pmu液晶显示屏显示“e”报警

　　处理情况：更换cuvc板故障消失，说明故障就在cuvc板，用万用表电阻档测1，2点（5v电源端）阻值为320ω（正常为486ω）证明了电路有短路的地方，经查d5有两脚直接击穿，用热风枪拿掉d5，换上新的（焊接一定要仔细，不要有人为的短路或断路产生）重新送电试机，完全恢复正常（见图3）。
