分享变频器维修常见故障实例分析

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-4-8

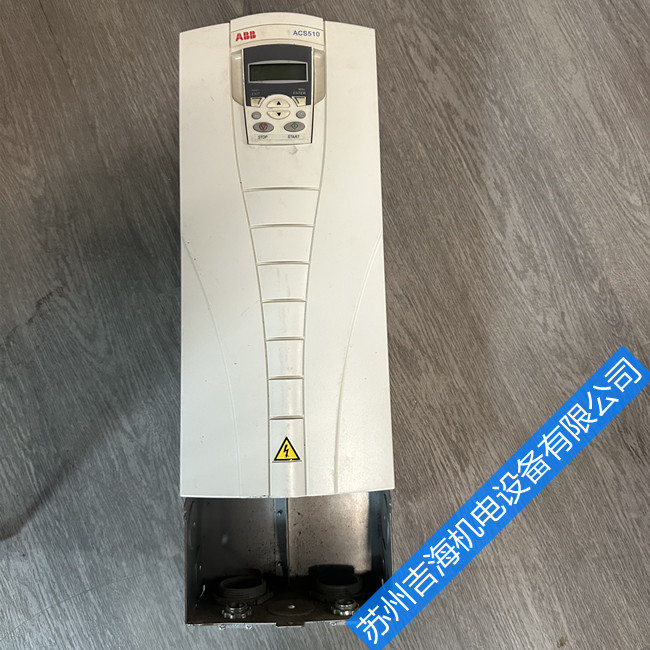

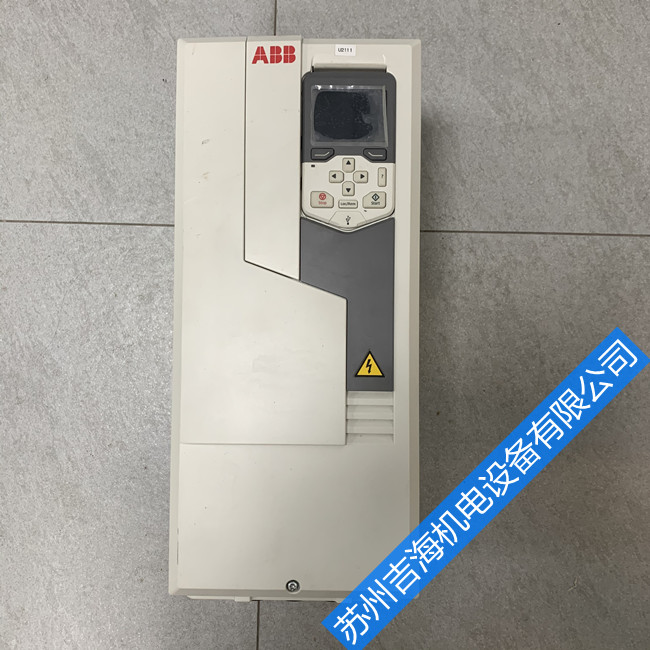

今天分享一个变频器维修常见故障，用一个空气开关控制变频器的电源(即三相电压通过空气开关，输出到变频器的输入端L1，L2，L3)，变频器的输出端接电机。在合上空开的瞬间，空开和变频器同时冒出火星，同时空开跳闸。现断开变频器输出端与电机的连线，再次合上空开，出现同样的现象。怀疑是短路，用万用表测量变频器输入端的电阻，显示是10几兆欧，输出端电阻无穷大。


　　个人认为是没有短路，根据经验，已经发生开关和变频器已经发生冒火和跳闸在未查清问题前不可贸然再送电，因为那样会扩大故障使设备损失更大。综合所述如果不是电源线接错的话，一定是变频器内部短路造成的。这类故障可用万用表测量，很容易判断。如测量也未发现问题，为保险起见建议按以下步骤做：

　　1、先检查空气开关跳闸后的情况，如果没有大的问题，可先只送空开。

　　2、空开送电正常后停电，在空开与变频器3根线之间各串一个100W白炽灯泡，变频器输出端开路不接负载。

　　3、送电观察，如果变频器有短路，3个灯泡会明亮，变频器的故障点处会冒烟或有响声，这时要迅速切断电源。因有了灯泡限制了短路电流，最大电流不超过0.4A，所以不会有太大的危险。如果变频器正常，3个灯泡会因变频器充电电流同时闪亮一下后熄灭，变频器的面板会正常显示工作。不知道你的变频器功率是多大的，如果是5KW以上或几十kw充电的时间会很加长。但区别是无故障时，指示灯亮没有冒火现象。
