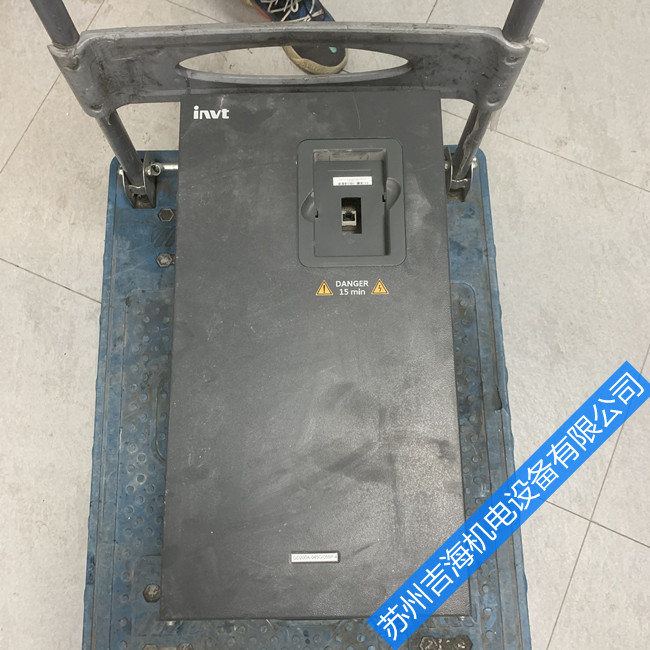

INVT英威腾变频器报输出缺相故障维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-3-28

INVT英威腾变频器报输出缺相故障维修，变频器通过检测输出电流则能判断三相输出是否缺相。输出缺相故障会导致电机处于缺相状态下运行。一旦输出缺相，电机从静止到启动这个过程则电机是转动不了的。若是运行过程中发生输出缺相故障，电机电流增加，严重发热，震动也加剧，非常容易把电机烧坏。

当变频器发生缺相故障时，可用钳流表和电压表来判断变频器输入输出是否正常。

在工作中遇到的缺相故障，多数源自于外围电路，例如接触器、滤波器、电抗器、熔断器、断路器等，因此确保外围电路正确无误才能使变频器安全可靠的工作于电气环境中。在外围电路正确无误情况下可检查变频器的内部主电路，例如IGBT、驱动板、整流桥等。

变频器的工作原理是把交流电变成直流电，然后在逆变成交流电。所以，有些小型变频器输入侧输入单相加一根零线也可以使用。

因为输入的三相交流电进入变频器以后会被整流成直流，不管是三相还是两相，都会变成直流。唯一不一样的地方是，如果缺相了，整流出来的直流纹波会变大，如果你带的电机负载比较重的话，变频器可能会报警。应该会报欠压。


最有可能是从变频器到电机的电缆有断线。也有可能是电机线圈烧了。也有可能是大变频器带小电机测试，变频器额定电流和电机额定电流相差太大，变频器也有可能报缺相故障。还有种情况就是变频器检测电路出故障。

检测变频器输入缺相，最简单的一种方法就是使用硬件检测。该电路中C0上的电压高低将反映R、S、T三相输入有无缺相，当发生缺相时，C0上的电压降低，光藕器件将不导通，A点的信号为高电平，对应缺相的发生。

当然，还可以从软件上进行输入缺相的检测，这是因为Udc在正常情况下，除直流成分外，其主要交流成分的周期为3.33ms，而在缺相的情况下，其主要交流成分的周期将变为10ms，因此通过检测Udc的交流成分的周期，就可以判断其是否缺相。
