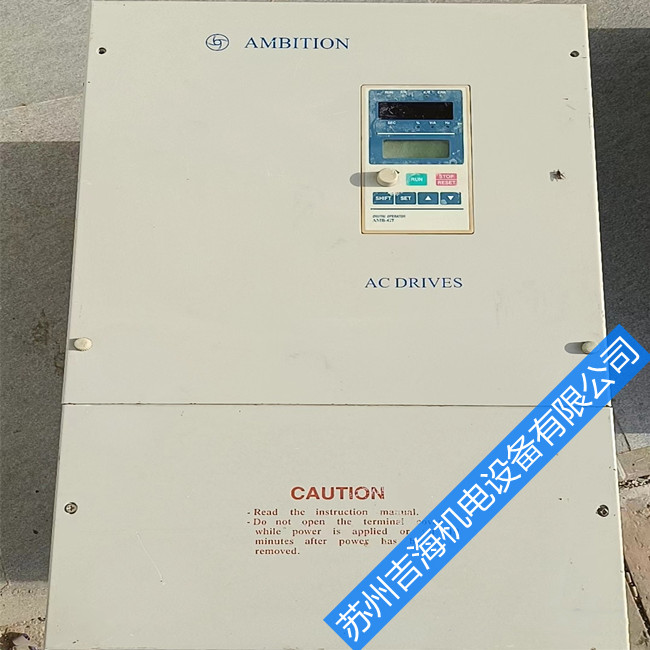

安邦信am100系列变频器故障代码维修分析

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-3-28

安邦信变频器维修范围包括：上电无显示、缺相、过流、过压、欠压、过热、过载、接地故障、参数错误、有显示无输出、模块损坏等故障。

安邦信am100系列变频器故障代码维修分析

错误代码 型号 品牌 错误类型 错误原因 解决办法
UV1 G9/P9 安邦信 主回路欠电压 运转中直流主回路电压不足检测电平：U≤320V 检查电源电压并改正
UV2 G9/P9 安邦信 控制电路欠电压 运行期间控制电路的电压不足
UV3 G9/P9 安邦信 充电回路不良 可控硅未全开启 检查充电回路
OC G9/P9 安邦信 过电流 输出超过OC的检测标准 ?检查电机 ?加长加减速时间
OV G9/P9 安邦信 过电压 主回路直流电压超过OV标准 加长减速时间
GF G9/P9 安邦信 接地 输出侧接地电流超过额定的50％ ?检查电动绝缘有无劣变 ?检查变频器和电机之间连线有无损坏
PUF G9/P9 安邦信 主回路故障 晶体管故障或者快熔烧断 检查是否输出短路、接地
OH1* G9/P9 安邦信 散热器过热 散热器温度超过允许值（散热器温度≥OH1检测值） 检查风机和周围温度
OH2 G9/P9 安邦信 散热器过热 散热器温度超过允许值（散热器温度≥OH2检测值） 检查风机和周围温
OL1 G9/P9 安邦信 电机过载 变频器输出超过电机过载值 减少负载
OL2 G9/P9 安邦信 变频器过载 变频器输出超过变频器过载值 减少负载，延长加速时间
OL3* G9/P9 安邦信 过转矩检测 变频器输出电流超过转矩检测值（参数F075：过转矩检测基准） 减少负载，延长加速时间
SC G9/P9 安邦信 负载短路 变频器输出负载短路 ?检查电机线圈电阻 ?检查电机绝缘
EF0 G9/P9 安邦信 来自串行通讯的外部故障 外部控制电路内产生故障 检查外部控制电路
EF2 G9/P9 安邦信 端子S2 上的外部故障 外部控制电路内产生故障 检查外部控制电路
EF3 G9/P9 安邦信 端子S3 上的外部故障 外部控制电路内产生故障 检查外部控制电路
EF4 G9/P9 安邦信 端子S4 上的外部故障 外部控制电路内产生故障 检查外部控制电路
EF5 G9/P9 安邦信 端子S5 上的外部故障 外部控制电路内产生故障 检查输入端子的情况，如果未使用此端子而其仍然有故障时，更换变频器
EF6 G9/P9 安邦信 端子S6 上的外部故障 外部控制电路内产生故障 检查输入端子的情况，如果未使用此端子而其仍然有故障时，更换变频器
SP1 G9/P9 安邦信 主回路电流波动过大 变频器输入缺相或输入电压不平衡 检查电源电压和输入端子线螺丝
SPO G9/P9 安邦信 输出缺相 变频器输出缺相 检查输出接线，电机绝缘和输出侧螺丝
CE* G9/P9 安邦信 MODBUS传送故障 未收到正常控制信号 检查传输设备或信号
CPF0 G9/P9 安邦信 控制回路故障1 通电5秒后变频器和键盘之间传输仍不能建立 MPU外部元件检查故障（刚送电时） ?再次插入键盘 ?检查控制电路的接线 ?更换插件板
CPF1 G9/P9 安邦信 控制回路故障2 通电后变频器和键盘之间的传输连通了一次，但以后的传输故障连续了2秒以上 MPU外部元件检查故障（在操作时） ?再次插入键盘 ?检查控制电路的接线 ?更换插件板
CPF4 G9/P9 安邦信 E2PROM故障 变频器的控制部分故障 更换控制板
CPF5 G9/P9 安邦信 A/D 转换器故障 变频器的控制部分故障 更换控制板
