ABB变频器直流母线电压高故障维修原因和维修方法

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-3-18

ABB变频器直流母线电压高故障维修原因和维修方法

故障现象：
ABB变频器直流母线电压检测值升高，当电机被拖动或者减速运行等检测电压升高明显，电机不被拖动或者正常运行检测电压又回到正常值。



问题起因：
直流母线电压是变频器整流电路输出的负载电路，也是逆变电路的电源。直流母线电压是不是平稳是变频器运行的一个关键指标。一般有2种获取方式：电感滤波式/电容滤波式，不管是哪种其目的都是使得直流电压保持一个相对平稳状态（带全载）。
引起直流母线电压升高原因有外部也有内部。
一、外部原因：
1.电源升高导致，但是电源升高不会造成报直流过压故障。其原因就是电源电压有电压等级，电压等级之间差别很大，因此这个电压不会引起直流母线电压故障。但如果电源电压波动太大，也不可避免。
2.由于电机回馈能量也使直流母线电压升高，能量回馈越多，直流母线电压提升就越多，越容易激活直流母线电压过压故障。
3.操作过电压。（比如：投入补偿电容）
二、内部原因：检测电路失效

故障检修：
ABB变频器遇到直流母线电压升高故障，要考虑以下几种可能：
1.电源电压：
电源电压值过高，检查变压器输出电压等级是不是和变频器  范围不符，不达标准解决电源问题（这种情况少见，几乎没有。除非客户把电源电压提高一个等级，变频器有损坏的危险）
2.电机惯性负载：
如果电机负载存在惯性，通过修改减速时间或者检 查制动电路的工作情况，制动电阻是不是发热，减速停车时制动电路有声音都是制动电路工作的迹象。（出现惯性负载时直流母线电压升高）
3.电机被其他设备拖动 ：
如果电机可能被其他设备拖动，排除拖动对变频的影响。
4.检测电路：
把直流电压参数设置到控制面板上，观察是不是高于正常值很多（正常值：电源电压值*1.4，电源电压依据电压等级决定）高于正常值，更换检测电路板。

ABB变频器直流母线电压高故障维修实例：
故障现象：

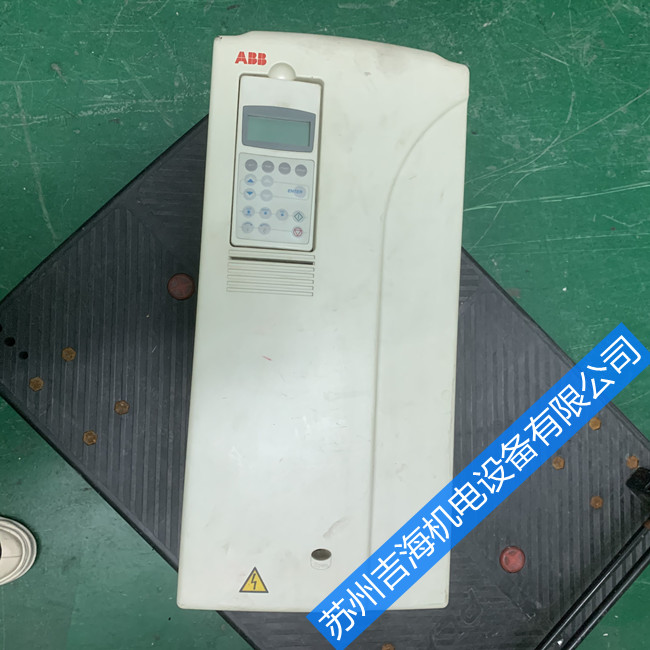

ABB变频器用在提升机中的大车运行系统。运行中报制动故障（7110）和过压故障。而且负载越重报故障几率越大。
故障检修：
观察设备的控制面板，检查0107参数时发现该参数值600V以上，和其他ABB变频器的这个参数相比高出将近80V左右。而实际直流母线电压却不高。因此判断问题应在CPU部分或是信号检测部分。更换RMIO-11板，故障依旧。最后更换RINT板，故障彻底排除。
检修分析：
1.进线电压过高导致直流过高
2.电机被其他设备拖动，变成发电状态，也会导致直流母线电压过压。
3.实际直流母线电压不高，但检测到直流母线过高
4.本例故障就是由于检测的电压过高导致的。
