苏州西门子变频器G130报警F30022故障维修案例

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-3-17

西门子变频器G130报警F30022故障维修案例

一、故障现象

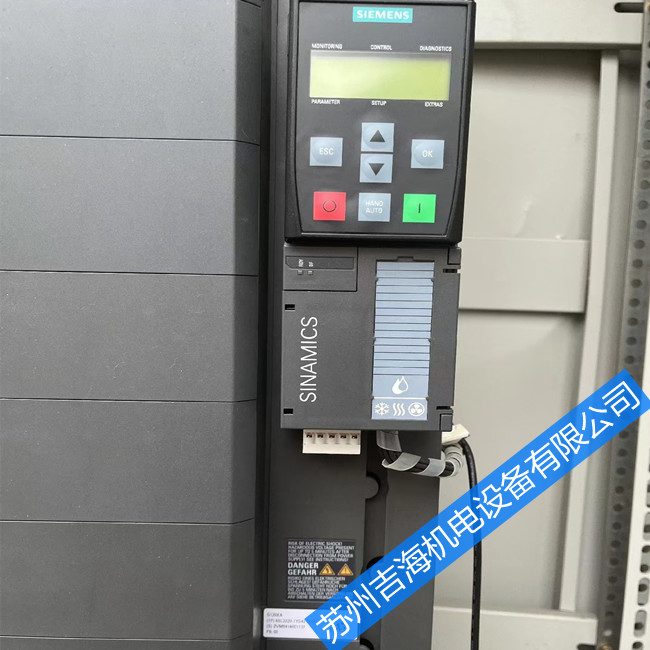

用户送修一台西门子G130变频器到苏州吉海维修服务中心，机器型号：G130（6SL3310-1GE36-1AA3）；规格：315KW/380V，故障现象为现场偶尔报警F30022 。

二、故障原因
西门子G130变频器F30022故障解释为功率单元：U_ce故障，可能的原因包括：
1，光缆断开。
2，缺少 IGBT 控制组件的电源。
3，功率单元的输出端短路。
4，功率单元半导体损坏。
故障值（r0949, 二进制）：
位 0：相位 U 短路
位 1：相位 V 短路
位 2：相位 W 短路
位 3：反射器使能故障
位 4：U_ce 累积误差信号中断


三、维修过程
1、首先检查内部整流模块，逆变模块，测量二极管特性正常。满足送电条件，将变频器送电，根据开机步骤，启动变频器，依旧报警F30022
2，查看历史故障值参数r0949：4。代表的是W相有短路，进一步检测相关线路器件；
3，触发三相igbt均正常，排除IGBT的故障。
4，检测三相驱动回路光纤电缆正常，因此判断是W相IGBT驱动板故障。
5，更换W相IGBT驱动板进行，测试正常
6，至现场安装使用，观察运行，未再报警F30022，原故障修复。
