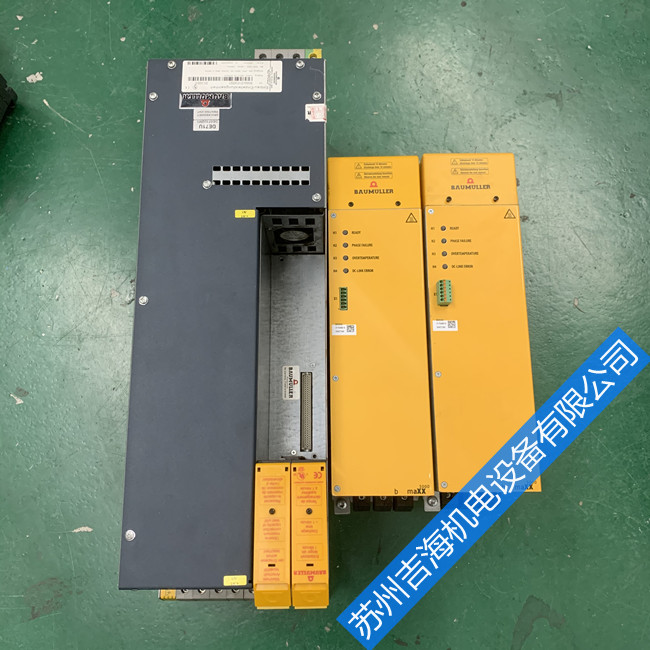

包米勒伺服驱动器BM4434-FI1-01208-S01-0311负载短路故障维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-3-8

包米勒伺服驱动器维修,维修范围包括:不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏等。


包米勒伺服驱动器报警故障原因分析维修

　　1.负载短路

　　驱动器输出线短路或电机内部路。

　　解决方法：检测电机绝缘是否符合规格书要求，检查输出线接线。

　　2.输出UVW相序接错，导致驱动器输出失控

　　解决方法：检查电机接线线序。

　　3.编码器型号错误或者接线不良，导致驱动器输出失控

　　解决方法：检查编码型号、接线与驱动器设置参数是否一致。

　　4.加速时间设置太短

　　驱动器启动加速时间设定太短，提升设定太大，导致加速电流过大。

　　解决方法：适当降低加速时间。

　　5.机械部位有卡住

　　抱闸未打开，电机轴承损坏，执行机构损坏等。

　　解决方法：检查机械部件是否正常。

　　6.电动机及驱动器的转矩能力过小

　　传动机构的机械惯性过大，电机的容量相对偏小时，会出现“小马拉大车”的现象，造成电机电流偏大，导致驱动器过流。

　　解决方法：选配*大功率的电机和驱动器。

　　7.转矩补偿(V/F)设定较高

　　V/F电压提升太大，驱动器输出频率已经比较高了，而电机转速还比较低（即电机转速的变化滞后于驱动器频率的变化），造成失速故障，导致驱动器过流故障。

　　解决方法：降低转矩补偿设定值。


BAUMULLER 包米勒伺服驱动器维修的系列包括：
BUM60、BUM61、BUM62、BUM63、BUM64、BKH63、BUS621、BUS622、BUS623、BUS624、BUG622、BUG623、BUM616、BUM617、BUM618、BUM619、BUG3、BUG2、BUG20、BUS3、BUS2、BUS20、BUS6V
BAUMULLER 包米勒伺服驱动器维修的型号包括：
bum20b-40-60-31-200、bum60-vc-a0-1037、bum60-vc-a0-0050、BUS21L-22/45-31-227、bum20b-40-60-31-201、bum25、bum25-25-30-60-30-004、bum25-30-45-30-001、bum25-30-60、bum25-30-60-30-001、bum25-30-60-30-004、bum60-06-12-54-b-000、bum60-12-24-54-b-000、bum60-21-24-54-e-000、bum60-30-60-31-b-000、bum60b-03-06-54-b-000、bum616-12-18-31-r-1000、bum618-12-18-31-r-1000、bus3-15-30-30-002、bus21-22-45-30-001、bus20-40-60-30-001、bus20-160-270-30-022、bus3-15-30-30-003、bus20-40-60-30-217、bus20-160-270-30-008-009、bus21-30-60-31-020、bus21l-7-5-15-30、bus2-60-90-30-003、bus20-160-270-30-008、bus20-160-270-30-009、bus20-160-270-30-023、bus20-160-270-31-022-023、bus20-60-90-30-001、bus20-60-90-31-021、bus20-60/90-30-001、bus20-80-135-30-001、bus20-80-135-31、bus20-80-135-31-021、bus21-15-30、bus21-15-30-30-001、bus21-15-30-30-006-04、bus21-15-30-31-020、bus21-15-30-31-030、bus21-22-45-30-001、bus21-22-45-31-020、bus21-30-60-30-001、bus21-30-60-30-213、bus21-30-60-31-020、bus21-30-60-31-223、bus21-30-61-31-223、bus622-15-22-54-0-000、bus623-20-30-54-0-00、BUS20-60/90-30-001维修
