百格拉伺服驱动器数码管不亮故障维修经验

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-2-27

百格拉伺服驱动器数码管不亮故障维修经验：BERGER LAHR百格拉伺服驱动器出现故障为数码管不亮，我们该怎么判断他是电源问题或者是主板及数码管故障呢？首先我们要检查220V电源电压及开关电源各项电压是否正常，然后检查主板及数码管是否正常，一般来说工作电源正常及CPU正常就要检查数码管电路，所以应根据具体情况采纳相应的对策。今天英威兴达科技工程师跟大家讲述一下百格拉伺服驱动器数码管不亮维修经验及LED数码管工作原理，如一下例子：

百格拉伺服驱动器维修数码管：LED数码管依据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。右图是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

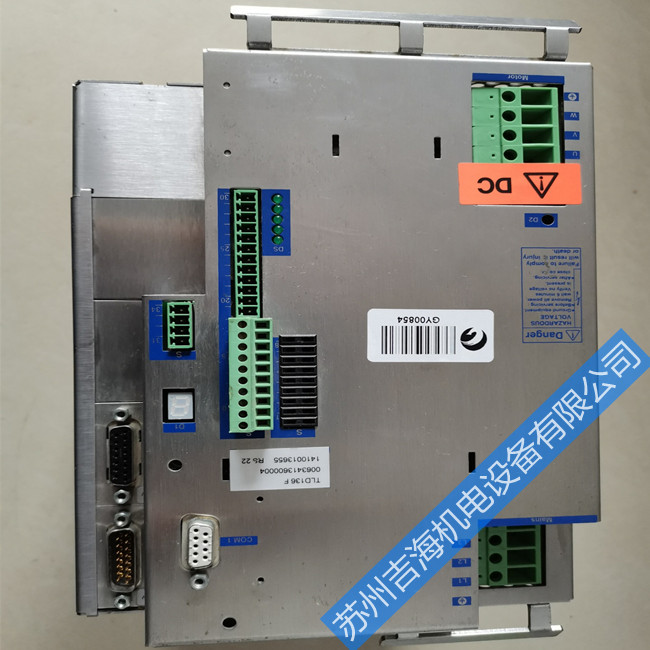

Berger Lahr TLM2 TLM 271 TLM271 TCPA4PE百格拉伺服驱动器专业维修.

　　将多只LED的阴极连在一起即为共阴式，而将多只LED的阳极连在一起即为共阳式。以共阴式为例，如把阴极接地，在相应段的阳极接上正电源，该段即会发光。当然，LED的电流一般较小，一般均需在回路中接上限流电阻。假设咱们将“b”和“c”段接上正电源，其它端接地或悬空，那么“b”和“c”段发光，此刻，数码管显现将显现数字“1”。而将“a”、“b”、“d”、“e”和“g”段都接上正电源，其它引脚悬空，此刻数码管将显现“2”。其它字符的显现原理类同，读者自行分析即可。


转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/5135.htm
