ABB ACS800变频器维修报故障2330加急维修处理

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2023-2-27

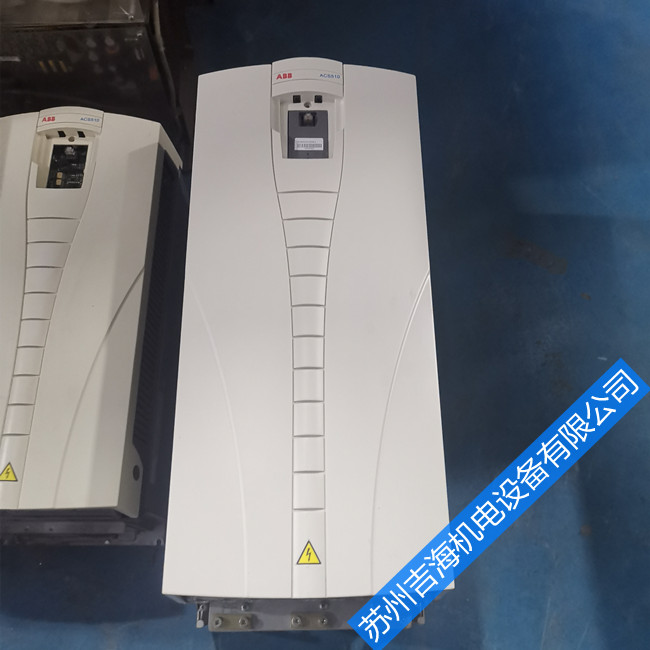

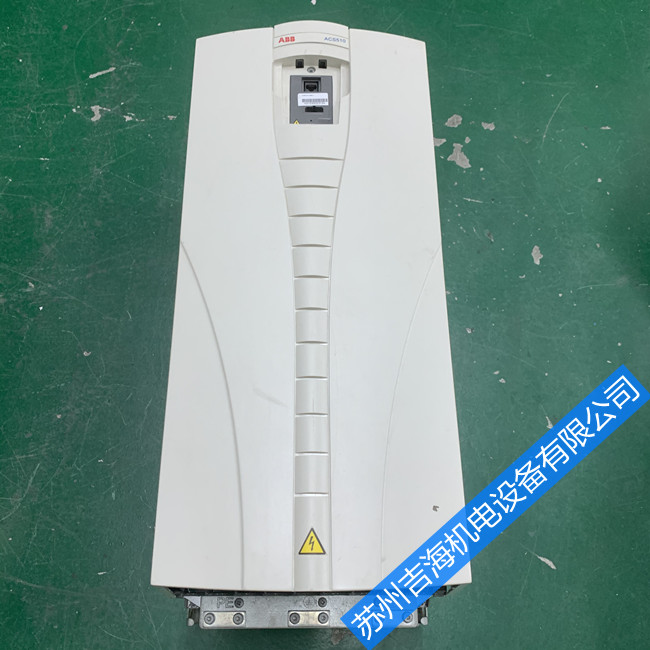

ABB ACS800变频器维修报故障2330加急维修处理：一台ABB变频器ACS800型号：ACS800-04M-0550-5+E202+E208+H360+J400+K458+P901出现故障报警2330过流接地问题，首先我们要检查变频器是否输出短路，CUR UNBAL XX,传动检测到逆变单元中过高的输出电流不平衡.

ABB ACS800变频器维修2340有两种:SC INV XXy ,逆变单元短路，SHORT CIRCUIT是电机或电缆有短路，变频器输出单元故障。

以上故障处理可按下面处理：

1、用万用表测量逆变模块是否故障

测量方式800（R6及其以下模块）变频器检测步骤如下：拆开电机电缆后检测。

用数字万用表的二极管档，分别使用红黑表笔。变频器断电，把电机电缆和变频器断开。


步骤1、用万用表笔的黑表笔放在UDC+上，红表笔分别放在U1,V1,W1上，万用表显示三个一样的值，分别放在U2,V2.W2上，万用表显示三个一样的值，平衡。

步骤2、用万用表笔的红表笔放在UDC-上，黑表笔放在U1,V1,W1上，万用表显示三个  一样的值，U2,V2.W2上，万用表显示三个一样的值，平衡。

步骤3、用万用表笔的红表笔放在UDC+上，黑表笔放在U1,V1,W1上，U2,V2.W2上，万用表显示六个一样的值，无穷大。

步骤4、用万用表笔的黑表笔放在UDC-上，红表笔放在U1,V1,W1上，U2,V2.W2上，万用表显示六个一样的值，无穷大。

如果一个不一样，就说明变频器有问题。

对于ACS800（R7和R8）模块检测方法除了“步骤1”以外，其他相同。

用万用表笔的黑表笔放在UDC+上，红表笔分别放在U1时，数字表上有压降，放到V1,W1上时为无穷大；分别放在U2,V2.W2上，万用表显示三个一样的值，平衡。

2、拆电机线用摇表测量下是否电机或电机电缆有问题

3、如果按上面测量方式没有问题，再更换变频器内的功率板以及主控板试试（R7，R8的更换AINT-02C试试）

ABB ACS800变频器维修报故障2330维修处理总结：更换IGBT模块 驱动板 霍尔检测电路等，试机正常，如对ABB ACS800变频器维修报故障2330出现问题还是值得我们去深刻的去探讨，如果对ACS600 ACS550 ACS800 DCS500 DCS800等其他产品故障需要维修，
