FANUC发那科控制板失效故障维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-11-28

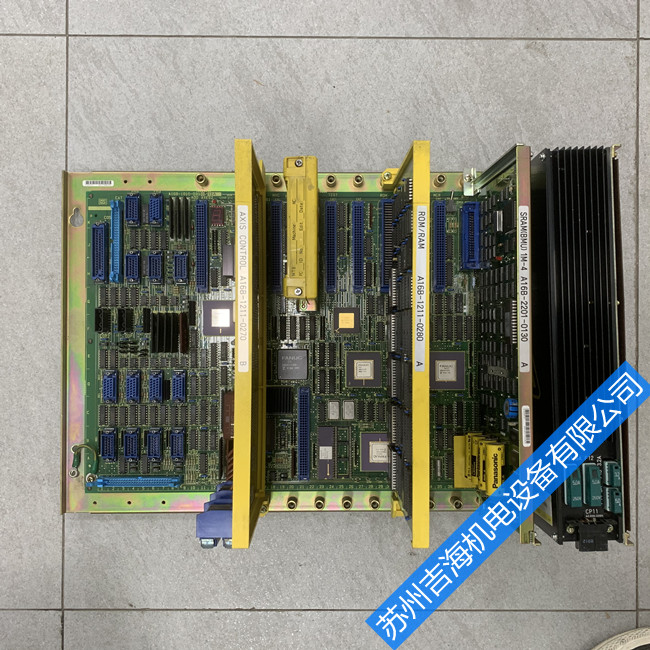

FANUC发那科控制板失效故障维修： 发那科控制板失效故障，经查24V转5V，3.3V电压无输出，查24V输入相关保险及相关二极管正常，查电容无短路，电容VI 曲线正常，此板还有他人维修痕迹，属曾经维修不成功模块。此模块采用 step-down 降压式开关稳压芯片 LTC3707EGN，它的典型电路先不怀疑芯片损坏，查周边元件，当查到一个标称242（2.4kQ）的贴片小电阻时，显示12.3kQ，说明此电阻已经损坏。找相同阻值电阻更换后，给模块通24VDC电压，5V输出正常，3.3V 输出只有1.2V左右，断电量3.3V电源正负间电阻只有200，怀疑某个元件短路，试着通电一段时间，逐个用手摸3.3V上并联的元件，当摸到一个220μF锂电容时，感觉其表面发烫，仔细观察，发现被以前的维修者动过并且焊反了，将其更换，复查3.3V两端还是200，通电后3.3V电压却正常了。


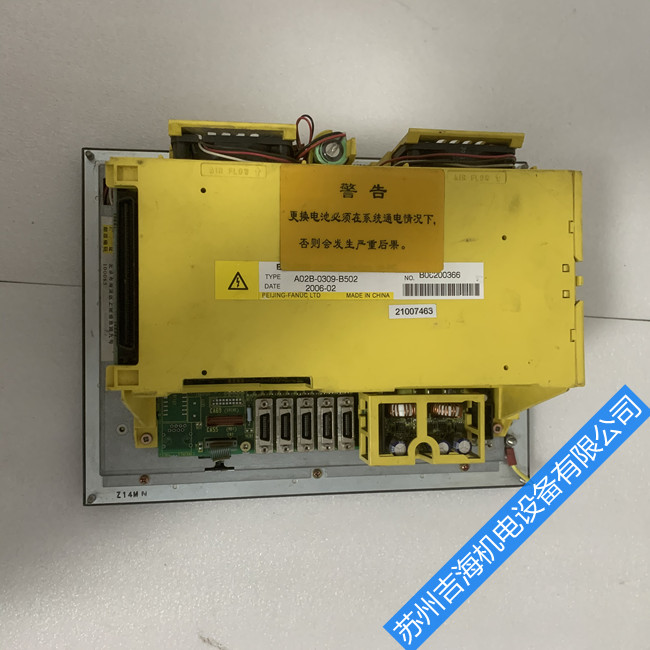

发那科控制板失效故障的原因分析：
经过对电压的检测后说明200电阻是正常的3.3V，还有一个BGA芯片使用，阻值较小，估计是CPU芯片，类似于电脑主板CPU电源两端的电阻值，只有数欧姆，属于正常。引发故障的原因是2.4k口电阻损坏，然后先前的维修人员又把钮电容焊反了。易弄错，应引起注意。电容的反焊严重的会导致机器内部出现过重的故障，一般要注意的是电解电容会在正极一侧标注，这和铝电解电容在负极标注相反，无经验的维修人员容易弄错，应引起注意。


发那科控制板失效故障的维修总结:
电路板中控制卡是控制整个机器来运行的，检测时怀疑程序芯片有问题，板上29F040是存储器芯片，24C04 是串行输入输出的存储器芯片，这两种芯片都是可以重复擦写的。试着用程序烧录器读出程序后，存入电脑，再往原芯片写入读出的程序，这样不会将程序弄丢，发现24C04重新写入没有问题，而 29F040 重新写入出错，不能擦除清空内部程序，判断 29F040 已经损坏。在拔出发那科 29F040芯片后还发现居然电路板上IC座的方向焊反了，检查IC座的引脚没有明显的拆焊痕迹，应该出厂时就是焊反的。
估计用户有试图维修该电路板，试图用好板上的29F040代替坏板上的，但受IC 座焊反误导，将芯片插反，等明白过来后已经通电造成损坏。程序损坏只有找相同芯片复制才可以修复。之后只好与客户取得联系询问用户得知还有相同机器一台，嘱其将机器带来，先是读出29F040的程序更换新的29F040芯片，写入好机程序后，联机通电显示一切正常，这台发那科控制板失效故障顺利的维修好。
