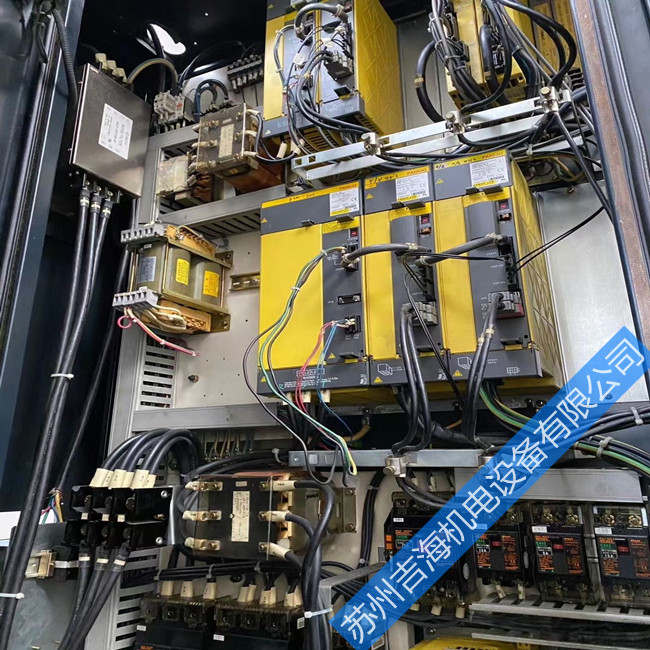

FANUC发那科（法那科）伺服驱动器维修常见故障及处理方法：

按说明书规定，对伺服电动机和控制电路之间进行正确的连接(见机床连接图)。连接中的错误，可能引起电动机的失控或振荡，也可能使电动机或机械件损坏。当完成接线后，在通电之前，必须进行电源线和电动机壳体之间的绝缘测量，测量用500兆欧表进行：然后，再用***表检查信号线和电动机壳体之间的绝缘。注意：不能用兆殴表测量脉冲编码器输入信号的绝缘。






(3)脉冲编码器的更换 如交流伺服电动机的脉冲编码器不良，就应更换脉冲编码器。更换编码器应按规定步骤进行，以FANUC S系列伺服电动机为例，编码器在交流伺服电动机中的安装如图5-16所示，更换步骤如下：

1—电枢线插座 2—连接轴 3—转子 4—外壳 5—绕组 6—后盖联接螺钉 7—安装座
8—安装座联接螺钉 9—编码器固定螺钉 10—编码器联接螺钉 11—后盖 12—橡胶盖
13—编码器轴 14—编码器电缆 15—编码器插座
图5-16 伺服电动机结构示意图

1）松开后盖联接螺钉6，取下后盖11。
2）取出橡胶盖12。
3)取出编码器联接螺钉10，脱开编码器和电动机轴之间的联接。
4)松开编码器固定螺钉9，取下编码器。
注意：由于实际编码器和电动机轴之间是锥度啮合，联接较紧，取编码器时应使用专门的工具，小心取下。
5)松开安装座的联接螺钉8，取下安装座7。
编码器维修完成后，再根据图5-16重新安装上安装座7, 并固定编码器联接螺钉10，使编码器和电动机轴啮合。

为了保证编码器的安装位置的正确，在编码器安装完成后，应对转子的位置进行调整，方法如下：

1)将电动机电枢线的V、W相(电枢插头的B、C脚)相连。

2)将U相(电枢插头的A脚)和直流调压器的“+”端相联，V、W和直流调压器的“－”端相联(见图5-17a)，编码器加X+5V电源(编码器插头的J、N脚间)。

3)通过调压器对电动机电枢加入励磁电流。这时，因为Iu=IV+IW。，且Iv=Iw，事实上相当于使电动机工作在图5-17b所示的90°位置，因此伺服电动机(永磁式)将自动转到U相的位置进行定位。

注意：加入的励磁电流不可以太大，只要保证电动机能进行定位即可(实际维修时调整在3—5A)。

4)在电动机完成U相定位后，旋转编码器，使编码器的转子位置检测信号C1、C2、C4、C8(编码器插头的C、P、L、M脚)同时为“1”，使转子位置检测信号和电动机实际位置一致。

5)安装编码器固定螺钉，装上后盖，完成电动机维修。
