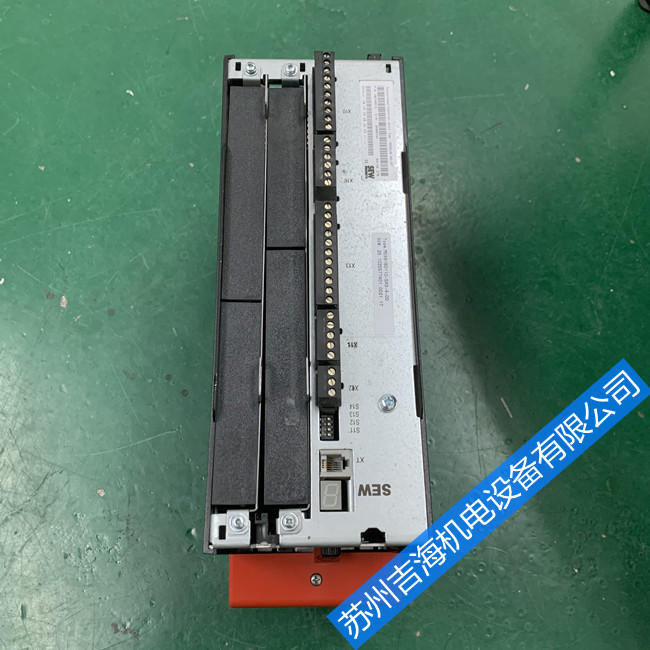

SEW变频器MDX61B0075-5A3-4-0T报警14编码器故障维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-9-27

乐山市sew变频器常见故障维修：无显示、缺相(LF)、过流（OC）、过压(OV)、欠压(LV)(UV)、过热(OH)、过载(OL)、接地(GF)、负载短路（SC）参数错误、有显示无输出、


SEW变频器维修报警的代码。

            故障代码                    故障名称                          已发变频器故障原因

                 01                          过电流                            1.输出电路短路；2.电机过大；
                                                                                      3.控制器输出侧故障；

                 03                          接地故障                         1.外电路接地；2.在控制器内；
                                                                                      3.在电机内；

                 07                         制动斩波器故障                1.再生功率过大；2.制动电阻电路故障；
                                                                                      3.制动电阻选型过大；4.制动斩波器故障；

                 08                         速度监控故障                  1.因为机械过载或电源相故障 （VFC开环控                                                                                         制）；2.编码器连接错误或   相序错误；

                 09                          初始化故障                    1.控制器初始化没有设定或错误

                 10                           IPOS-故障                1.IPOS程序中不正确的指令；2.不正确的调用；


                 11                           控制器过热                     控制器过热

                 12                           旋转变压器14位              14位计数器溢出

                 13                           控制信号源故障                  1.控制信号源无定义；2.控制信号源错                                                                                              误定义；

                 14                           编码器故障                        1.编码器接线错误或屏蔽连接错误 2.编码器故障

                 15                             内部24V电源               无内部24V电源

              17---24                        系统故障                       控制器电器元件受到外部干扰

                 25                              EEPROM故障               控制器内EEPROM故障

                 26                              外部故障                      出现外部故障信号，二进制输入  （定义为                                                                                        外部故障）被激活

                 27                              限位开关失灵               1.限位开关电缆；
                                                                                      2.限位开关安装方向错误；

                 28                              总线通讯 中断              主机和从机之间在规定的时间内无数据交换

                 30                               紧急时间溢出                1.控制器过载； 2.紧急停机斜率过小；

                 31                               电机TF/TH触发              1.电机过热；2.电机TF/TH无连接或连接                                                                                           不正确；3.控制器和TF之间的电缆中断；                                                                                           4.X10：1和  X10：2的短接线中断；5.对                                                                                            于MDS控制器，X14:9和X14:5的短接线                                                                                            中断；

                 32                                 IPOS-故障                      违背编程原则

                 33                                  转速设定源故障              设定源无设定或设置错误；

                 35                                 操作模式故障                 操作模式无设定或设置错误；

                 36                                 选件板故障                      1.选件板安装插槽错误；
                                                                                            2.设定源、控制源和操作模式禁止此种                                                                                               选件板；

                 37                                 系统看门狗故障               系统软件故障

                 38                                 系统软件故障                 系统故障

                 39                                参考运行故障                1.参考凸轮丢失；2.限位开关连接错误；
                                                                                         3.在参考运行时修改参考运行模式

                 41                               选件看门狗故障               系统软件和选件板通讯故

                 42                                位置偏置故障                 1.编码器极性连接错误；2.加速时间过                                                                                               短；3.位 置调节器P-增益过小；4.速度                                                                                             调节器P-增益过小；5.位置偏差设定值                                                                                               过小；6.给定转速大于电机的额定转速

                 43                              RS-485通讯 中断               控制器和PC之间通讯中断

                 44                               系统利用率故障                系统利用率大于125%

                 45                              初始化故障                        1.功率单元内的EEPROM没有正确的设                                                                                               置；
                                                                                            2.选件板没有正确的连接到系统总线                                                                                                  上；

                 47                               系统总线通讯中断                系统总线之间无数据交换

                 48                              DRS-同步板  硬件故障        1.主编码器故障. 2.选件板DRS11A故障


转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/4470.htm
