施耐德触摸屏维修ATV1200-B触摸屏上电无反应故障维修

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-9-26

施耐德人机界面维修型号包括：XBTF034110、XBTF034TA、XBTF034510、XBTF034610、XBTZ945、XBTZ915、XBTZG915、XBTZ968、XBTZ962、XBTF032310、XBTF034110、XBTF034510、XBTF034610 、XBTG2110,XBTG2220等。

施耐德触摸屏维修常见故障现象包括：黑屏、上电蓝屏、白屏，指示灯无显示，触摸屏上电无反应， 通电几分钟后屏幕变为蓝屏，主板故障，通讯时有时无， 触摸失灵，有时白屏，触摸面板故障 ，电源板故障，　液晶故障，触摸面板损坏 ，触控正常但主板程序无反应 ，触摸不良，触摸失灵；操作灵敏度不够 ，Power灯不亮但其他正常，双串口无法通讯 ，主板松动 ，触摸屏上电无反应，通讯不良，画面不能切换， 触摸卡机等。



施耐德触摸屏维修常见故障解决方法：

  ⑴ 故障一：触摸偏差
  现象1：手指所触摸的位置与鼠标箭头没有重合。
  原因1：① 安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置；
      ② 触摸屏上的信号线接触不良或断路。
  解决1：重新校正位置；查找断点，重新连接，或更换触摸屏。
  现象2：不触摸时，鼠标箭头始终停留在某一位置；触摸时，鼠标箭头在触摸点与原停留点的中点处。
  原因2：有异物（非主动触摸）压迫五线电阻触摸屏的有效工作区内。
  解决2：将压迫五线电阻触摸屏的有效工作区的异物移开。
  ⑵ 故障二：触摸无反应
  现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
  原因：造成此现象产生的原因很多，下面逐个说明：
  ① 触摸屏发生故障；
  ② 触摸屏控制卡发生故障；
  ③ 触摸屏信号线发生故障；
  ④ 计算机主机的串口发生故障；
  ⑤ 计算机的操作系统发生故障；
  ⑥ 触摸屏驱动程序安装错误。
  解决方法：
  ① 观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次，当触摸屏幕时，信号灯为常亮，停止触摸后，信号灯恢复闪烁。
  ② 如果信号灯在没有触摸时，仍然处于常亮状态，首先检查触摸屏是否被异物压迫；其次检查硬件所连接的串口号与软件所设置的串口号是否相符，以及计算机主机的串口是否正常工作。
  ③ 运行驱动盘中的COMDUMP命令，该命令为DOS下命令，运行时在COMDUMP后面加上空格及串口的代号1或2，并触摸屏幕，看是否有数据滚出。有数 据滚出则硬件连接正常，请检查软件的设置是否正确，是否与其他硬件设备发生冲突。如没有数据滚出则硬件出现故障，具体故障点待定。如果在不触摸的情况下， 仍然有数据滚出，请检查是否有异物压迫触摸屏有限工作区。
  ④ 安装完驱动程序后进行*次校正时，注意观察系统报错的详细内容。“没有找到控制卡”、“触摸屏没有连接”等，根据提示检查相应的部件。如：触摸屏信号线是否与控制卡连接牢固，键盘取电线是否全部与主机连接等。如仍无法排除，请专业人员维修。

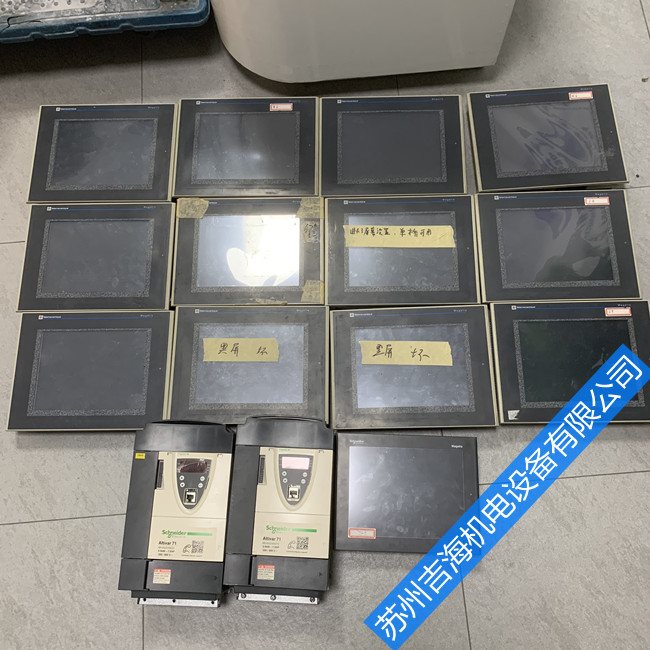

schneider施耐德触摸屏常见型号

XBTF011110、XBTF024110、XBTF024510、XBTF032110、XBTF032310、XBTF034110 、XBTF034510 、XBTF034610 、XBTG2110 5.7、XBTG2220 、XBTG2330、XBTG4320、XBTG4330、XBTG5230、XBTG5330 、XBTG6330、XBTN200、XBTN400、XBTN401、XBTG2110、XBTG2220、XBTG2330、XBTG5230、XBTG5330、XBTG6330、XBTZGM16、XBTZGM32、XBTZGADT、XBTF011110、XBTF024110、XBTF024510、XBTF032110、XBTF032310、XBTF034110、XBTF034510、XBTF034610、XBTZ945、XBTZ915、XBTZG915、XBTZ968、XBTZ962、XBTZ918、XBTZ9710、XBTZ9711、XBTZ978 、XBTZ9681、XBTZ908、XBTZ909、XBTZ915、XBTZ918、XBTZ928、XBTZ939还有其他没有列举的型号都可以维修。
