AB伺服电机维修之编码器调零对位
  电机调整:

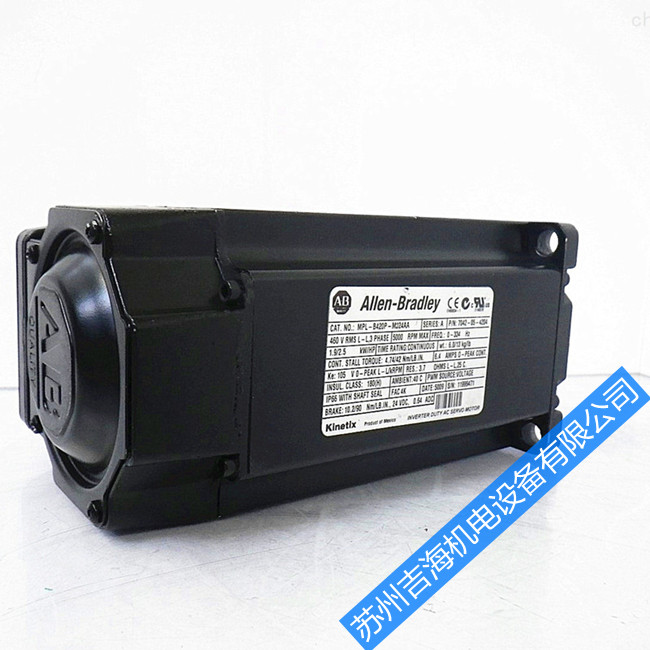

  一台AB伺服电机维修（MPL-B640F-MJ24AA)，拆开检查刹车时由于客户无知，连装在电机尾部固定的编码器也拆了下来（没做标记），编码器是sick 的SRM50-HFA0-K01。装上后刹车没问题，但出现飞车故障。驱动器报错E18 OVER SPEED 或者E24 velocity error。客户找到我们，我们按照以下思路给他们修理这款AB伺服电机。因为编码器动过位置了，编码器原点漂移了，所以需要重新校正。具体如下：应急调零方法,简单而且实用.但必须把电机拆离设备并依靠设备来进行调试.试好后再装回设备再可.事实上经过大量的调零试验,每个伺服电机都有一个角度小于10度的零速静止区域,和350度的高速反转区域,如果你是偶而更换一只编码器,这样的做法确实是太麻烦了,这里有一个很简便的应急方法也能很快搞定.第一步:拆下损坏的编码器;第二步:装上新的编码器,并与轴固定.而使可调底座悬空并可自由旋转,把电机重新连入电路,把机器速度调为零,通电正常后按启动开关后有几种情况会发生,一是电机高速反转,这是由于编码器与实际零位相差太大所致,不必惊慌,你可以把编码器转过一个角度直到电机能静止下来为止.二是电机在零速指令下处于静止状态,这时你可以小心地先反时针转动编码器,注意:一定要慢,直到电机开始高速反转,记下该位置同时立即往回调至静止区域.这里要求两手同时操作,一手作旋转,另一手拿好记号笔,记住动作一定要快,也不可慌乱失措,完全没必要,这是正常现象.然后按顺时针继续缓慢转动直到又一次高速反转的出现,记下该位置并立即往回调至静止区,通过上述调整,你会发现增量式伺服电机其实有一个较宽的可调区域,而这个区域里的中间位置就是伺服电机最大力矩输出点,如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z 信号削弱或该位置偏离中心所致,即零位发生了偏离,一般重新调整该零位即可.对于一个新的编码器来说这个静止区域相对较小,如大幅增加则是编码器内部电路出了问题,表现为力矩不足或发热大幅增加.用电流表测量则空载电流明显增加.找到中心位置后并把这个位置擦干净,只要把编码器底座用502胶直接固定于电机侧面对应处即可.待502干了后再在上机涂上一层在硅橡胶即可投入正常运行.实践证明,正常情况下这样处理后的伺服电机使用一年是没有问题的,从上面的调整可以看出,由于编码器的轴与电机轴心是可以随便以任一角度连接的,所以编码器零位与电机的机械位置只是相对位置而已,只有编码器的轴与电机轴固定了,那么编码器的实际零位位置也便固定下来了,如果活动底座位置确定了,那么轴间的柱头镙钉的位置也便固定了.用上述方法最大的问题是偏离了原来的固定镙丝口造成无法固定.但由于502胶可快速定位,硅橡胶的耐温又超过150度,硬度又不像环氧树脂,用了后难以清除,第二次更换时只要用刮刀刮干净即可.如果编码器再次损坏从硅橡胶外表即可看出是轴承的缘故还是电路损坏.一般情况下总是电机的轴承先坏,从而导致电机温度过大进而使编码器的轴承也接着损坏,一旦出现轴承高度磨损的现象,应立即更换轴承,以防编码器也跟着损坏.我们只是稍微改进了点.没用502.找到中心位置后,看下现在编码器的底座固定螺丝口相差了多少角度(假如有20度).按住编码器,朝偏的方向转动电机轴,转过20度.然后电机轴固定不要动,松开编码器和电机轴的固定螺丝,轻轻取出编码器,看准底座固定螺丝口套进去,固定编码器和电机轴,试一下是否在中心位置.如有点偏差,再调整一次.我们调了2次基本对在中心了.                                                             .10.28
