丹佛斯VLT2800系列变频器维修调试

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-7-23

丹佛斯VLT2800系列变频器维修调试

 丹佛斯变频器维修vlt2800，经常使用的控制方式有以下几种：

丹佛斯变频器面板操作。

同时按住【QUICK MENU】和【+】键进入选择，按【+】选择参数20，按【CHANGE DATA】键进入参数，按【+】将参数20手动操作由0无效改为1有效后按【CHANGE DATA】键确认。

按【QUICK MENU】键退出参数选择。

按【CHANGE DATA】键显示屏会显示Auto，按【+】将它改为Hand,按【CHANGE DATA】键确认，按【+】选择所需频率，按START键就可以运行丹佛斯变频器。

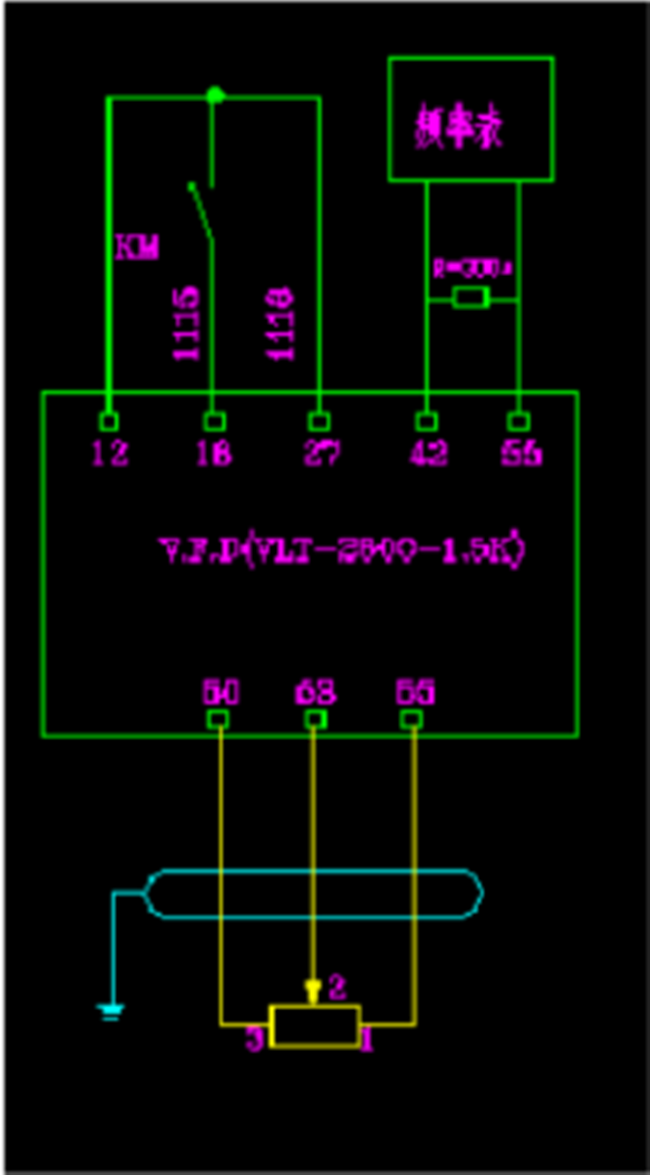

丹佛斯变频器电位器操作。

将丹佛斯变频器接线端子12，27短接后接入运行接触器常开触点的一端，将18接入接触器常开触点另一端，这样当接触器运行时，12，18，27三个点将被短接，丹佛斯变频器处于运行状态，将1KΩ电位器中间的抽头接入接线端子53，将顶端接入接线端子50，将底端接线端子55，丹佛斯变频器处于运行状态旋转电位器即可调整频率，如需外接频率表，将频率表两端接入端子42，55上，并在两个端子上并接一个300Ω电阻，同时按住【QUICK MENU】和【+】键进入参数选择，按【+】选择参数319，按【CHANGE DATA】键进入参数，按【-】将参数319由7改为5，频率表选择5V，120Hz。

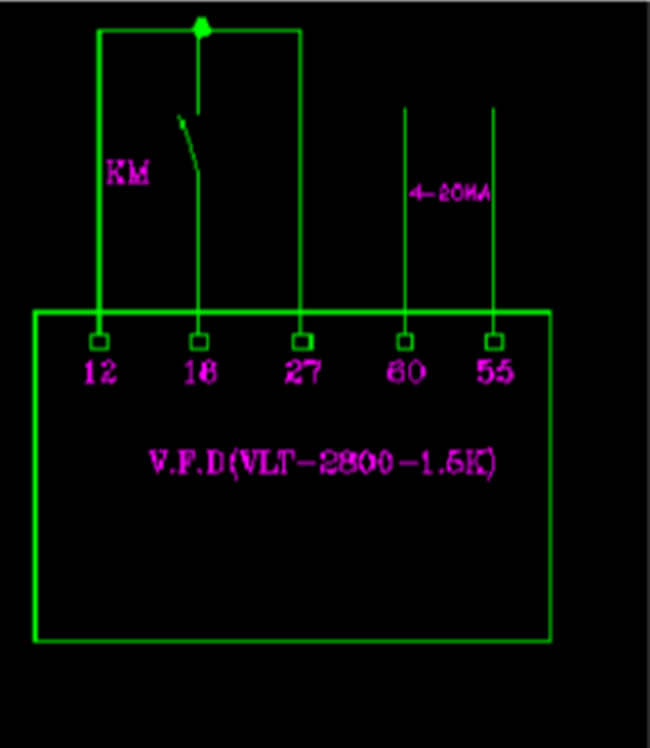

流程全电脑控制时外部4-20MA控制。

将4-20MA信号正端接入端子60，负端接入端子55，将丹佛斯变频器接线端子12，27短接后接入运行接触器常开触点的一端，将18接入接触器常开触点另一端，这样当接触器运行时，12，18，27三个点将被短接，丹佛斯变频器处于运行状态，同时按住【QUICK MENU】和【+】键进入参数选择，按【+】选择参数314，按【CHANGE DATA】键进入参数，按【+】将参数314由0改为1，参数315由0.0改为4.0，参数323由1改为10，在丹佛斯变频器处于运行状态时输入4-20MA信号即可调整丹佛斯变频器频率。
