微山发那科伺服电机维修故障分析

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-6-20

常见FANUC伺服维修故障分析，我公司的技术工程师都是从事专业发那科维修十几年的专业人员，实践经验丰富，可随时为您解决发那科数控系统机床的各种故障难题。

微山发那科伺服电机维修故障分析

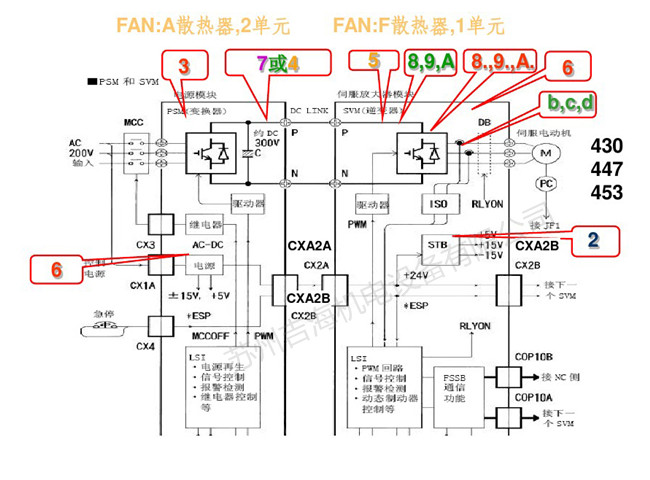

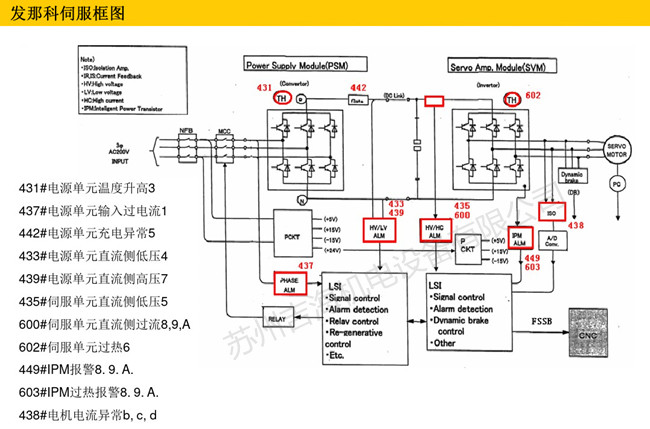

发那科伺服框图

一、常见FANUC伺服维修故障分析以上图所示：

431#电源单元温度升高3

437#电源单元输入过电流1

442#电源单元充电异常5

433#电源单元直流侧低压4

439#电源单元直流侧高压7

435#伺服单元直流侧低压5

600#伺服单元直流侧过流8,9,A

602#伺服单元过热6

449#IPPM报警8.9.A.

603#IPM过热报警8.9.A.

438#电机电流异常b,c,d



常见FANUC伺服维修故障报警含义：

报警号：431，PSM：3——PSM：主电路过载。B系列：发生过热。

报警号：432，PSM：6——PSM、PSMR：控制电压降低。

报警号：433，PSM：4——PSM、PSMR、a、b：DCLINK电压低。

报警号：434，SVM：2——SVM：控制电源低电压。

报警号：435，SVM：5——SVM：DC链路部低电压。

报警号：436                ——数字伺服软件检测到软件过热（OVC）。

报警号：437，PSM：1——输入电路过电流。

报警号：438，SVM：b、c、d——L、M、N轴变频器，电机电流异常。

报警号：439，PSM：7——PSM、PSMR、a、b：DC LINK过电压。

报警号：440，PSM：H——PSMR、a系列SVU：再生放电总量过大。

报警号：441                ——数字伺服软件检测到电机电流检测回路异常。

报警号：442，PSM：5——PSM、PSMR：DC LINK的备用放电回路异常。

报警号：443，PSM：2——PSM、PSMR、b系列SVU：内部风扇不转。

报警号：444，SVM：1——内部冷却风扇不转。

报警号：445                ——数字伺服软件检测到某脉冲编码器断线。

报警号：446                ——硬件检测到内置脉冲编码器断线。

报警号：447                ——硬件检测到分离型检测器断线。

报警号：448                ——内置脉冲编码器的反馈数据符号与分离型检测器的反馈数控符号不同。

报警号：449，SVM：8.、9.、A.——L、M、N轴放大器IPM报警。

报警号：453                ——a脉冲编码器软断线。

报警号：600，SVM：8、9、A——L、M、N轴放大器DC链路电流异常。

报警号：601，SVM：F——放大器散热风扇不转。

报警号：602，SVM：6——放大器过热。

报警号：603，SVM：8.——L轴 放大器 IPM报警（OH）

报警号：603，SVM：9.——M轴 放大器 IPM报警（OH）

报警号：603，SVM：A.——N轴 放大器 IPM报警（OH）

报警号：604，SVM：P——放大器模块之间通信异常。

报警号：605，PSM：8——PSMR：再生电流过大。

报警号：606，PSM：A——PSM、PSMR：散热器风扇不转。

报警号：607，PSM：E——输入电源缺相。
