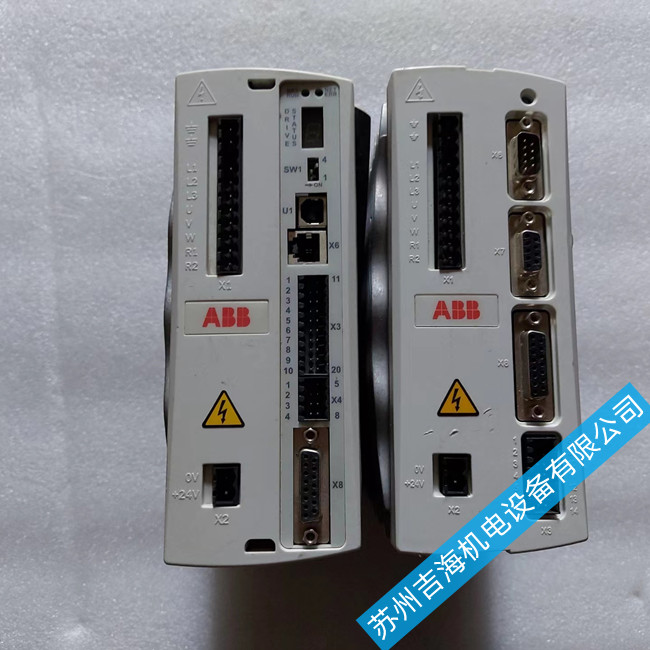

ABB伺服驱动器维修输出模块（IGBT）损坏解决方法

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-5-27

ABB伺服驱动器输出模块IGBT损坏解决方法

IGBT坏，其驱动电路一般都同时损坏，应详细检查其驱动电路上的光耦，电阻、二极管等元件，排除故障后再安装IGBT试机，否则可能再次损坏IGBT。9300的驱动电路原理图见图1。

●维修实例1：EVS9323输出不平衡（缺相）

检查逆变模块IGBT（bsm25gD120）正常，上管u相驱动电压为0V（正常停止状态下为-8V）。测量上管供电相关元件，其u相供电高频变压器开路。更换同型号变压器后该机恢复正常使用。

●维修实例2：EVS9323无输出，启动伺服驱动器跳闸

逆变模块IGBT（bsm10gD120）损坏，w相驱动电路损坏严重（上、下管驱动电路元件A3120、A4、Z70、22Ω、221Ω电阻全部损坏）。更换全部损坏元件后恢复正常使用。

●维修实例3：EVS9323启动报“0C1”过流故障

V相逆变模块IGBT（bsm100gb120）损坏，驱动电路上IC：lm239、稳压管y4、y7损坏。更换上述元件后启动运行正常。
