西门子直流驱动器上电报F60010故障维修-快速解决

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-5-16

惠州西门子直流伺服驱动器维修上电报F60010；吉海公司是国内较早从事工控设备维修单位，是德国SIEMENS西门子维修单位，目前拥有维修工程师和先进的维修设备，具有丰富的维修技术和经验。我们一直专注维修技术的研究,保证不在次损坏机器，不收取任何检测费用,维修西门子就找专修西门子公司！

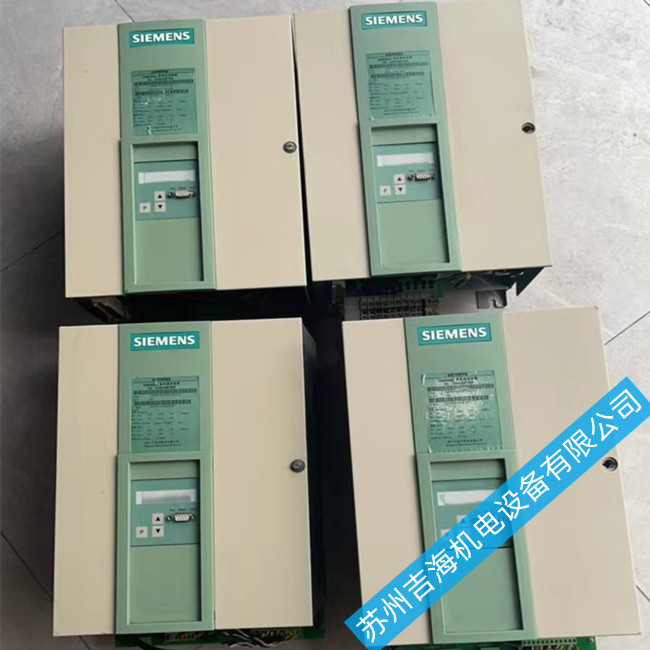

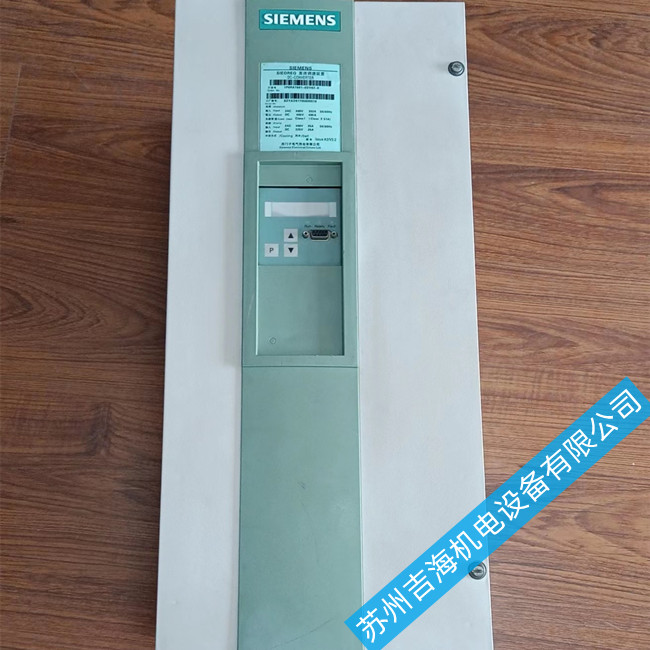

西门子6ra28直流驱动器维修上电报F60010故障处理；一般情况下电路板损坏，更换修方可解决此报警。
F60010 (N, A) 电枢回路中电流分配不均匀
信息值： %1
信息类别： 有接地/ 相间短路故障 (7)
驱动对象： DC_CTRL
组件： 无传播： GLOBAL
反应： OFF2 ( 无)
应答： 立即
原因： 电枢回路中流过晶闸管的电流分布不均匀。
与其他相比，晶闸管中的电流非常少。
说明：
- 所有流过晶闸管的电流平均值大于 r50072[1] 的 20% 时，监控才生效。
- 一秒钟内测量的值小于所有晶闸管平均值的 35% 时，晶闸管中的电流非常小。
可能的原因：
- 出现安全故障。
- 未能触发晶闸管（晶闸管损坏、触发脉冲传输元件损坏、触发电子元件损坏）。
故障值（r0949，十进制）：
其中有非常小电流流过的晶闸管编号。
注释：
r50047[1]: 流过所有电枢晶闸管电流的平均值。
r50047[2]: 流过晶闸管（较小电流）转矩方向I 电流的平均值。
r50047[3]: 流过晶闸管（较小电流）转矩方向II 电流的平均值。
电流值是相对于 r50072[1] 的 % 值。
注释：
即使通过 p2100/p2101 将该报警的响应设为“ 无” 或者通过 p2118/p2119 将信息类型设为“ 警告” 或“ 无信息
”，驱动在故障时仍然会退出“ 运行” 状态，而进入状态 o4.1 （等待至安全监控报告正常。）
处理： - 检查功率单元中的熔断器。
- 必要时执行晶闸管诊断（p50830）。
六小时解决西门子直流驱动器上电报F60010故障处理；
SPDM 调 试 方 法
1.  检查接线
1.1    主电源线、电机电枢线是否牢固
1.2  控制电源电压是否为380V
1.3  控制端子接线不能超过24V
1.4  主电源与控制电源相位是否一致
1.5  所有接线是否对地短路
2.  检查跳线
2.1  见说明书C3-20页
2.2  重点检查JP8-9-10-11-12,JP15-16-17,JP25
3.  记录电机参数
3.1  调试前，要记录以下参数：电枢电压、电枢电流、励磁电流、电机转速(基速及最高速)、测速机速度及电压
4.  接通控制电源
4.1  接通控制电源前,控制端子中XM1-13,14,15,16,17,18,19,20,21应未接通+24V
4.2  接通后, 操作器七段LED显示器显示由P.1
