西门子驱动器s120维修故障代码F30020原因处理方法

F30020功率单元：不支持该组态
信息值： 故障原因: %1, 附加信息: %2
信息类别： 参数设置/配置/调试过程出错 (18)
驱动对象： A_INF, B_INF, R_INF, S_INF, SERVO, SERVO_AC, SERVO_I_AC, VECTOR, VECTOR_AC, VECTOR_I_AC
组件： 功率部件 传播： LOCAL
反应： OFF2
应答： 立即
原因： 功率单元不支持要求的组态。
故障值（r0949, 十六进制）：
yyyyxxxx hex: xxxx = 故障原因, yyyy = 附加信息（西门子内部）
xxxx = 0: 请求了自动运行，但功率单元不支持。
xxxx = 1: 请求的 DRIVE-CLiQ 时序不被允许。
xxxx = 2: 检测出了带 PS-ASIC 版本 2 的 PM260。不支持此组合。
xxxx = 3: 初始化没有成功结束。可能在功率模块启动前或启动期间拔出了控制单元。
xxxx = 4: 功率单元和控制单元/控制单元适配器的组合不被支持。
xxxx = 5: 高电流环动态响应不被支持。
处理： 故障原因 = 0:
必要时撤销生效的内部电压保护 (p1231)。
故障原因 = 1:
对控制单元执行固件升级或修改 DRIVE-CLiQ 拓扑结构。
故障原因 = 2:
通过带 PS-ASIC 版本 3（或更高的 PM260 替换功率单元。
故障原因 = 3, 4:
将控制单元或控制单元适配器(CUAxx)插到配套的功率模块上，然后重新上电。
故障原因 = 5:
-使用书本型功率单元。
-在使用双轴电机模块时，两个驱动闭环控制应该用相同的电流环采样时间工作(p0115[0])。否则只能在具有较长采
样时间的驱动上激活“提高电流环动态响应”。
- 必要时撤销“提高电流环动态响应”(p1810.11 = 0)。在撤销计算时滞和控制增益后，重新计算(p0340 = 4)。必
要时优化转速环。

参见： p0115, p1231, p1810

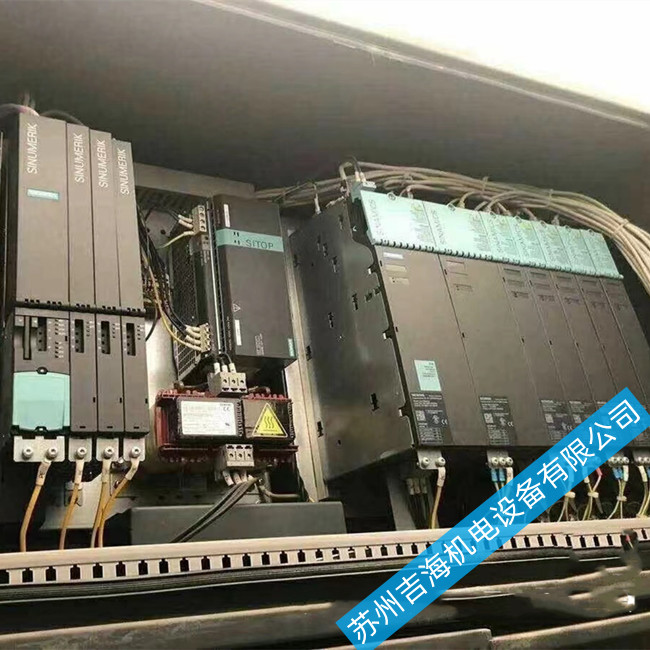

西门子驱动器s120维修
