发那科加工中心维修500例

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-4-9

发那科加工中心维修500例

解析一下：发那科系统500报警解决。

内容有3块：一是故障现象，二是处理方法，三是注意事项。

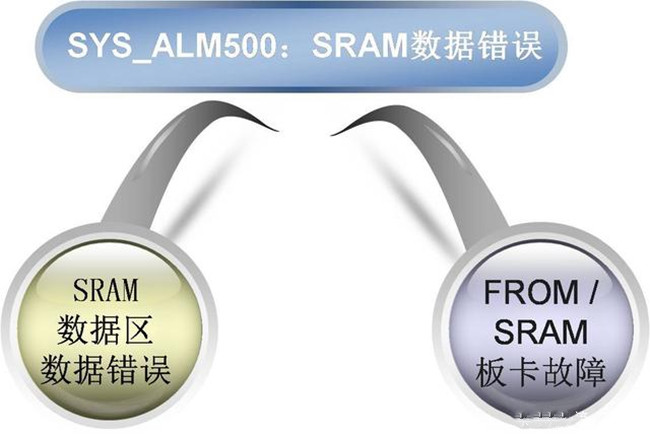

首先来看500号报警的故障现象。SYS500会以报警信息形式呈现在发那科CNC屏幕上，向操作者提示SRAM数据错误，并指出故障部位在FROM/SRAM模块侧。


SYS500的处理方法大致如下：先是SRAM全清，再根据系统显示状态进行相应操作。在CNC显示正常时，需采用备份好的SRAM数据进行恢复；在CNC显示异常时，需更换故障板卡并进行数据恢复和FROM再认证。

要点1是SRAM全清操作步骤。机床断电状态下，同时按住RESET键和DELETE删除键后，开机执行SRAM数据全清操作。

要点2是BOOT画面下恢复SRAM数据的步骤。左侧PCMCIA插槽插入2GB以下的CF卡，同时按住软键条最左边的2个键后，开机进BOOT画面，光标移至7后，进行SRAM数据恢复；更换FROM板卡时，光标移至3进行FROM数据恢复。

要点3是更换SRAM/FROM板卡时，需拆卸CNC系统黄色外壳，按图示画面找到相应板卡。30i一体型系统的板卡在CPU卡下方，这是8.4in/10.4in屏图例。这是15in屏图例。不管哪种类型，拆卸时务必看清板卡卡扣的位置和方向，不可野蛮操作。

要点4是FROM再认证。作为CNC独立唯一的系统配置文件，一旦丢失，则会出现5524报警。当5524报警呈现时，系统可继续运行72小时，之后便停机不得再操作。这时需找北京发那科公司进行FROM再认证。

最后是500报警处理的注意事项。

遇 SYS500，莫要慌；

SRAM全清，先做完；

数据错误，得还原；

板卡故障，需更换；

换后认证，务必做。
