安川驱动器报警代码及维修方法

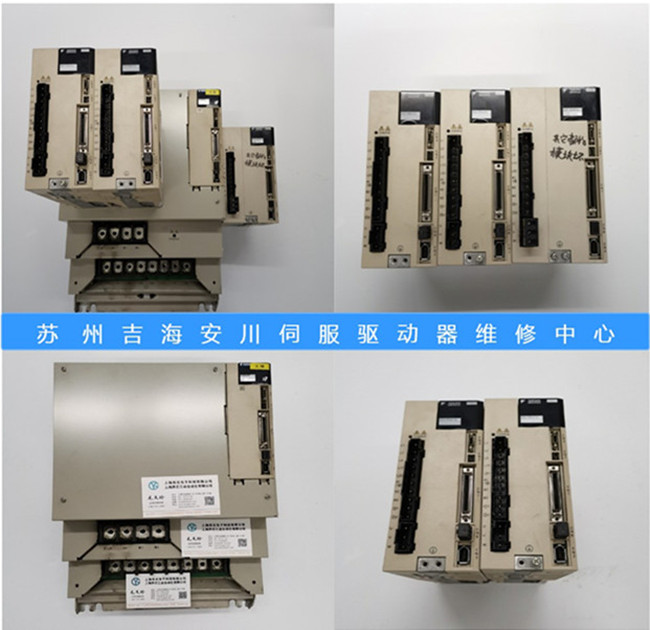

安川伺服驱动器维修报警代码
A.02 使用者参数失效 服务器EEPROM 资料异常
A.03 主电路译码器异常 电源电路侦测异常
A.04 使用者参数异常 使用者参数设定超出许可范围
A.05 组合错误 伺服马达与伺服驱动器容量不匹配
A.10 过电流或散热器过热 有一过电流流过IGBT散热器过热
A.30 回生异常 回生电路故障或回生电阻故障
A.32 回生过载 回生电能超过回生电阻容量
A.40 DC 过电压 主回路DC 过电压
A.41 DC 低电压 主回路DC 低电压
A.51 超速 马达转速过高
A.71 过载高负载 马达大量超过额定转矩下操作数秒或数十秒
A.72 过载低负载 马达大量超过额定转矩下连续操作
A.73 动态制动器过载 当动态制动器作用时旋转的能量超
过动态制动器电阻容量
A.74 突波电流限制器过载主电路电源在ON 与OFF 间频频转变
A.7A 散热器过热 服务器的散热器过热
A.81 绝dui值编码器备用电池错误
所有的绝dui编码器电源均已失效且位置数据已被消除
A.82 编码器CHECK SUM 检查错误
编码器内存的CHECK SUM 检查结果不正确
A.83 绝dui值编码器电池错误绝dui值编码器电池电压降低
A.84 绝dui值编码器资料错误 所收到的绝dui资料异常
A.85 绝dui值编码器超速 当电源接上时编码器高速旋转
A.86 编码器过热 编码器内部温度太高
A.b1 速度指令输入读出错误 指令速度输入的A/D 转换器故障
A.b2 转矩指令输入读出错误 指令转矩输入的A/D 转换器故障
A.bF 系统警报 服务器内发生一个系统故障
A.C1 伺服超速运转 伺服马达失控
AC8 绝dui值编码器清除异常及多次转动限制设定异常绝dui值编码器多次转动未正确清除或设定
A.C9 编码器通讯错误 服务器与编码器间无法通讯
A.CA 编码器参数错误 编码器参数故障
A.Cb 编码器回授错误 与编码器的通讯内容不正确
A.d0 位置错误脉冲满溢 位置偏差脉冲超过参数Pn505

安川MOTOMAN伺服驱动器故障维修案例总结：

1、电机在一个方向上比另一个方向跑得快；

(1) 故障原因：无刷电机的相位搞错。

处理方法：检测或查出正确的相位。

(2) 故障原因：在不用于测试时，测试/偏差开关打在测试位置。

机器人驱动器维修处理方法：将测试/偏差开关打在偏差位置。

(3) 故障原因：偏差电位器位置不正确。

安川驱动器维修处理方法：重新设定。

2、电机失速； 安川伺服驱动器维修方案

(1) 故障原因：速度反馈的极性搞错。

处理方法：可以尝试以下方法。

a.如果可能，将位置反馈极性开关打到另一位置。(某些驱动器上可以

b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。

c.如使用编码器，将驱动器上的ENC A和ENC B对调接入。

d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。

(2) 故障原因：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。确保该电源能提供足够的电流。如使用外部电源，确保该电压是对驱动器信号地的。

3、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出；

故障原因：电流监控输出端没有与交流电源相隔离(变压器)。

处理方法：可以用直流电压表检测观察。

4、LED灯是绿的，但是电机不动；

(1) 故障原因：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT 和 –INHIBIT 端口。

(2) 故障原因：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连。

安川机器人伺服驱动器维修方案

5、上电后，驱动器的LED灯不亮；

故障原因：供电电压太低，小于最小电压值要求。

处理方法：检查并提高供电电压。

6、当电机转动时，LED灯闪烁；

(1) 故障原因：HALL相位错误。

处理方法：检查电机相位设定开关(60°/120°)是否正确。多数无刷电机都是120°相差。

(2) 故障原因：HALL传感器故障

处理方法：当电机转动时检测Hall A， Hall B， Hall C的电压。电压值应该在5VDC和0之间。

7、LED灯始终保持红色；
