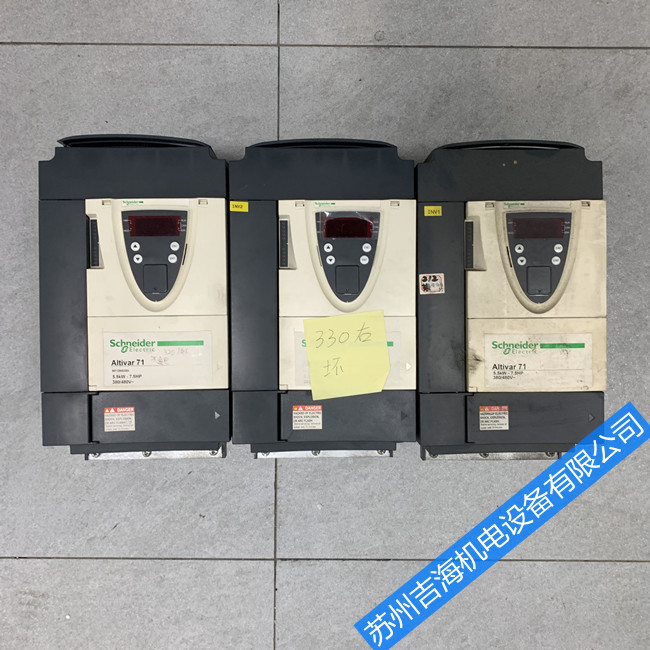

法国施耐德atv71系列变频器维修故障代码详表

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-1-20

法国施耐德atv71系列变频器维修故障代码详表

故障代码 故障现象/类型 故障原因 解决对策
LFF3 [4-20mA信号损失AI2] [4-20mA信号损失AI3] [4-20mA信号损失AI4]
?模拟输入AI2、AI3或AI4上没有 4-21mA给定值

?检查模拟输入的连接情况
LFF4 [4-20mA信号损失AI2] [4-20mA信号损失AI3] [4-20mA信号损失AI4]
?模拟输入AI2、AI3或AI4上没有 4-22mA给定值

?检查模拟输入的连接情况
ObF 制动过速
?制动过猛或驱动载荷

?增大减速时间
?如有必要，安装一个制动电阻器
?激活第126页的[减速时间自适应](brA)功能，如果此功能与应用相协调
OHF 变频器过热
?变频器温度太高

?检查电机负载、变频器的通风情况及周围温度
在重起动前应等变频器冷却下来
OLF 电机过热
?由于电机电流太大而触发的故障

?检查电机热 保 护 的设置，检查电机负载
在重起动前应等变频器冷却下来
OPF1 电机缺1相
?变频器的输出缺一相

?检查变频器与电机的连接情况
OPF2 电机缺3相
?没有连接电机或电机功率太低
?输出接触器打开
?电机电流瞬时不稳定

?检查变频器与电机的连接情况
?如果使用输出接触器，第200页的参数[输出缺相设置](OPL)=[输出切除](OAC)
?在低功率电机上测试或无电机测试：在出厂设置模式下，电机缺相检测被激活，[输出缺相设置](OPL)=[Yes](YES)
如要在测试中或维护环境下检查变频器，不必使用额定值与变频器相同的电机(特别对于大功率变频器)，使电机缺相检测功能无效，[输出缺相设置](OPL)=[未设置](nO)
?检查并优化下列参数：第69页的[IR定子压降偿](UFr)，第64页的[电机额定电压](UnS
OSF 输入过电压
?主电压太高
?主电源失常

?检查主电压
OtF1 PTC1过热
?发现电机1上的PTC探头过热

?检查电机负载及尺寸
?检查电机通风情况
?在重起动前等待电机冷却下来
?检查PTC探头的类型及状态
OtF2 PTC2过热
?发现电机2上的PTC探头过热
OtFL SURCHAUFFEPTC3
?发现电机3上的PTC探头过热
PHF 输入缺相
?变频器供电不正确或保险丝熔断
?缺一相
?在单相线电源上使用3相ATV71
?负载部平衡
此 保 护 仅对带载变频器起效

?检查电源连接情况及保险丝
?复位
?使用3相主电源
?通过设置[输入缺相](IPL)=[未设置](nO)使故障无效
(第201页)
PtF1 PTC1故障
?电机1上的探头打开或短路

?检查PTC探头以及探头与电机/变频器的连线情况
PtF2 PTC2故障
?电机2上的探头打开或短路
PtFL DEFAUTPTC3
?电机3上的探头打开或短路
SCF4 IGBTSHORTCIRCUIT
?功率元件出现故障
?通过[1.10诊断]菜单执行诊断测试
?检查/修理变频器
SCF5 电机短路
?变频器输出短路
?检查变频器与电机之间的电缆连接情况以及电机的绝缘情况
?通过[1.10诊断]菜单执行诊断测试
?检查/修理变频器
SLF1 MODBUS通信
?在Modbus总线上出现通信中断

?检查通信总线
?检查是否超时
?参考Modbus用户手册
SLF2 POWERSUITE通信
?PowerSuite出现通信故障

?检查PowerSuite的电缆连接情况
?检查是否超时
SLF3 控制面板通信
?图形显示终端出现通信故障

?检查端子连接情况
?检查是否超时
故障代码 故障现象/类型 故障原因 解决对策
SrF 转矩管理超时
?所达转矩超时控制功能

?检查功能的设置
?检查机构的状态
SSF 转矩/电流限幅
?切换至转矩限幅
?检查是否出现机械问题
?检查第170页上的[激活A转矩限幅功能](tLA-)的参数以及第208页上的[转矩/电流限幅检测](tId)故障的参数
tJF IGBT过热
?变频器过热
?检查负载/电机/变频器的大小
?减小转换频率
?在重起动前等待电机冷却下来
CFF 错误的设置
?电流设置不一致(由于更换卡而发生错误）
?检查卡
?返回出厂设置或找回备份设置(如果有效)，见第220页
CFI 无效设置
?无效设置
通过总线或通信网络加载的设置不一致

?检查先前加载的设置
?加载
USF 欠压
?主电源电压太低
?瞬时电压下降
?预充电电阻器损坏
?检查电压及电压参数
?更换预充电电阻器
?检查/修理变频器
