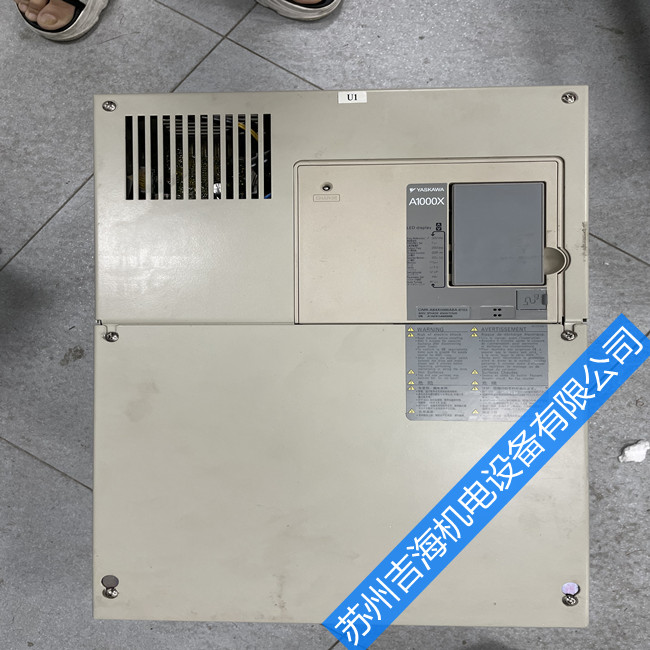

安川变频器维修故障及解决方法

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2022-1-12

安川变频器维修故障及解决方法

（1）操作器显示：AEr，轻故障名称为站号设定故障，选购卡的站号设定值超出了设定范围。

原因为站号中设定了设定范围以外的值，解决方法为正确设定F6-10或F6-20。

轻故障输出：H2-□□=10（有）

（2）操作器显示：bb，轻故障名称为变频器基极封锁，由于外部基极封锁信号使变频器切断了输出。

原因为从多功能接点输入端子（S1~S8）输入了外部基极封锁信号，解决方法为检查外部回路（顺控），修正基极封锁信号的输入时间。

轻故障输出：H2-□□=10（无）

（3）操作器显示：bUS，轻故障名称为选购卡通信故障，检出通信故障（将运行指令或频率指令选择为“通过通信选购卡设定”时）

原因以及解决对策为：

①通信电缆的接线不正确，或发生短路、断线，解决方法为确认是否有接线错误，

①正确进行接线；

②排除短路或断线部位；

②选购卡损坏，解决方法为接线没有故障，但故障无法排除时，请更换选购卡。

③选购卡和变频器的连接不正确，解决方法为检查选购卡的接口和变频器主体的接口是否正确连接，正确地将选购卡安装到变频器上。

④受到干扰导致通信数据发生故障，解决方法为确认抗干扰对策的情况，

①检查控制回路的接线、主回路的接线、接地线，充分采取抗干扰对策。

②采取上位装置的抗干扰对策。

③如果电磁接触器是干扰的发生源，则在电磁接触器的线圈上连接浪涌抑制器。

④将通信电缆更换为本公司推荐的产品。或者将通信电缆更换为带屏蔽的电缆，并在主站或者电源侧 （一次侧）进行屏蔽线的接地。

⑤设置独立的通信电源，将其作为通信专用的电源。并在电源的输入侧连接噪音滤波器。

轻故障输出：H2-□□=10（有）

（4）操作器显示：CALL，轻故障名称为通信等待中，接通电源后，无法从上位装置正常接收控制数据。

原因以及解决对策为：

①通信电缆的接线不正确，或发生短路、断线，解决方法为确认是否有接线错误，

①正确进行接线；

②排除短路或断线部位；

②主站侧程序故障，解决方法为确认通信开始的动作，修改程序内的错误。

③通信回路损坏，解决方法为进行自我诊断，再次检出“CALL”时，则更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

④终端电阻的设定不正确（MEMOBUS/Modbus通信），解决方法为请将站末端变频器的内部终端电阻设定为ON（将拨动开关S2置为ON）。

轻故障输出：H2-□□=10（有）

（5）操作器显示：CE，轻故障名称为MEMOBUS串行通信故障，在收1次控制数据后，H5-09（CE检出时间）设定时间以上无法正常接收。

原因以及解决对策为：

①受到干扰导致通信数据发生故障，解决方法为确认抗干扰对策的状况，

①检查控制回路的接线、主回路的接线、接地线，充分采取抗干扰对策。

②采取上位装置的抗干扰对策。

③如果电磁接触器是干扰的发生源，则在电磁接触器的线圈上连接浪涌抑制器。

④将通信电缆更换为本公司推荐的产品。或者将通信电缆更换为带屏蔽的电缆，并在主站或者电源侧 （一次侧）进行屏蔽线的接地。

⑤设置独立的通信电源，将其作为通信专用的电源。并在电源的输入侧连接噪音滤波器。

②和上位机器的通信条件不同，解决方法为确认参数 H5-??□□的设定和上位机器侧的设定内容，修改不同点；

③设定了 H5-09 （CE 检出时间），但在一定周期内未通信，解决方法为调查上位装置侧，

①变更上位装置的软件设定。

②将 H5-09 （CE 检出时间）设定得长一些。

④上位装置 （可编程控制器、电脑等）不良 （软件、设定内容、硬件不良），解决方法为调查上位装置侧，排除上位装置侧的故障原因。

⑤通信电缆断线、接触不良 检查电缆的导通、接头的状态等，更换通信电缆。

轻故障输出：H2-□□=10（有）

（6）操作器显示：CrST，轻故障名称为故障发生后，运行指令输入中复位，故障发生后，运行指令输入中输入了故障复位信号。

原因为输入运行指令时输入了故障复位，解决方法为确认在故障复位时是否从外部端子或通信卡输入了运行指令，将运行指令设定为OFF。

轻故障输出：H2-□□=10（有）

（7）操作器显示：dnE，轻故障名称：drive disable中。

原因将多功能接点输入（H1-□□）设定为6A（Drive Enable）时，该输入OFF，解决方法为修正运行顺控。

轻故障输出：H2-□□=10（有）

（8）操作器显示：EF，轻故障名称：正转、反转指令同时输入，正转指令和反转指令同时输入超过0.5秒。

原因为顺控故障，解决方法为重新设定、修改正转指令和反转指令的顺控，（注）发生轻故障“EF”时，电机将减速并停止运行。

轻故障输出：H2-□□=10（有）

（9）操作器显示：EF0，轻故障名称为通信卡外部故障检出中，外部机器的警报功能动作。

原因以及解决对策为：

①将F6-03（外部故障（EF0）检出时的动作选择）设定为3（继续运行）以外的值时，通过通信数据输入（发送）了上位装置的外部故障，解决方法为：

①排除外部故障原因；

②解除上位装置的外部故障收入；

②指令程序故障，解决方法为进行指令程序的动作检查，并适当修改。

轻故障输出：H2-□□=10（有）

（10）操作器显示：EF1，轻故障名称为外部故障 （输入端子 S1），从多功能接点输入端子 （S1）输入了外部故障；

操作器显示：EF2，轻故障名称为外部故障 （输入端子 S2），从多功能接点输入端子 （S2）输入了外部故障；

操作器显示：EF3，轻故障名称为外部故障 （输入端子 S3），从多功能接点输入端子 （S3）输入了外部故障；

操作器显示：EF4，轻故障名称为外部故障 （输入端子 S4），从多功能接点输入端子 （S4）输入了外部故障；

操作器显示：EF5，轻故障名称为外部故障 （输入端子 S5），从多功能接点输入端子 （S5）输入了外部故障；

操作器显示：EF6，轻故障名称为外部故障 （输入端子 S6），从多功能接点输入端子 （S6）输入了外部故障；

操作器显示：EF7，轻故障名称为外部故障 （输入端子 S7），从多功能接点输入端子 （S7）输入了外部故障；

操作器显示：EF8，轻故障名称为外部故障 （输入端子 S8），从多功能接点输入端子 （S8）输入了外部故障。

原因以及解决对策为：

①外部机器的警报功能动作，解决方法为排除外部故障原因，解除多功能输入的外部故障输入；

②接线不正确，解决方法为确认是否在进行了H1-□□=20~2F（外部故障）设定的端子上正确连接了信号线。正确连接信号线。

③多功能接点输入的分配不正确，确认是否将H1-□□=2-~2F（外部故障）分配给了未使用端子，变更分配。

轻故障输出：H2-□□=10（有）

（11）操作器显示：FbH，轻故障名称为PI反馈超值，PI反馈输入>b5-36（PI反馈超值检出值）的状态持续时间超过了B5-37（PI反馈超值检出时间）。

原因以及解决对策为：

①b5-36、b5-37的设定不当，解决方法为确认b5-36、b5-37的设定值；

②PI反馈的接线不良，解决方法为修正接线；

③反馈用传感器故障，解决方法为确认传感器状态，如有损坏，则更换传感器；

④反馈输入回路故障，解决方法为更换电路板或变频器、关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=10（有）

（12）操作器显示：FbL，轻故障名称为PI的反馈丧失，在有b5-12（PI反馈故障检出选择）时，PI反馈输入<b5-13（PI反馈丧失检出值）的状态持续时间达到了b5-14（PI反馈丧失检出时间）。

原因以及解决对策为：

①b5-13、b5-14的设定不当，解决方法为确认b5-13、b5-14的设定值；

②PI反馈的接线不良，解决方法为修正接线；

③反馈用传感器故障，解决方法为确认传感器状态，如有损坏，则更换传感器；

④反馈输入回路故障，解决方法为更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=10（有）

（13）操作器显示：HCA，轻故障名称为电流警告，变频器输出电流超过了过电流预警值（额定电流的150%）。

原因以及解决对策为：

①负载过大，解决方法为用于往复性负载的用途时，减轻负载。或增大变频器的容量。

②所设定的加减速时间过短，解决方法为从负载的惯性力矩和加速时间，计算加速时所需的转矩，转矩值不当时，请采取以下对策：

①增大C1-01~C1-08（加减速时间）中所用参数的设定值；

②增大变频器的容量；

③使用了特殊电机或最大适用容量以上的电机，解决方法为确认电机容量，将所使用的电机更换为小于变频器最大适用容量的电机；

④因发生瞬时停电等的速度搜索或故障重试而导致电流值暂时升高，解决方法为若为瞬时停电或故障重试所产生的电流，则只会出现暂时的警告显示。经过一定时间后，显示会自动消失，因此无需采取对策。

轻故障输出：H2-□□=10（有）

（14）操作器显示：LT-1，轻故障名称为冷却风扇维护时期，变频器的冷却风扇达到了维护时期（注）仅在H2-□□=2F时输出轻故障。

原因为冷却风扇的维护时期达到了90%，解决方法为请更换冷却风扇，将o4-03设定为0，然后对冷却风扇运行时间进行复位。

轻故障输出：H2-□□=2F（有）

（15）操作器显示：LT-2，轻故障名称为电容器维护时期，主回路及控制回路的电容器达到了维护时期（注）仅在H2-□□-2F时输出轻故障。

原因为主回路及控制回路的维护时期达到了90%，解决方法为更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=2F（有）

（16）操作器显示：LT-3，轻故障名称为冲击电流防止继电器维护时期，冲击电流防止继电器达到了维护时期（注）仅在H2-□□=2F时输出轻故障。

原因为冲击电流防止继电器的维护时期达到了90%，解决方法为更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=2F（有）

（17）操作器显示：LT-4，轻故障名称为IGBT维护时期（50%），IGBT的维护时期达到了50%（注）仅在H2-□□=2F时输出轻故障。

原因为IGBT的维护时期达到了50%，解决方法为修改负载、载波频率以及输出频率。

轻故障输出：H2-□□=2F（有）

（18）操作器显示：oH，轻故障名称为散热片过热，变频器散热片的温度超过90~100°C（根据变频器容量而异）。

原因以及解决对策为：

①环境温度过高，解决方法为确认环境温度，

①改善冷却柜内的换气；

②安装冷却装置（冷却风扇或冷却空调等），降低环境温度；

③如果周围有发热体，应将其去除；

②变频器附带的冷却风扇停止运行，解决方法为更换冷却风扇，（注）更换后请将o4-03（冷却风扇维护设定）设定为0。

③在变频器的安装场所中，冷却风的通道被阻塞，解决方法为：

①确认变频器的安装空间是否遵守了本手册的要求，确保必要的安装空间，改善柜内的换气；

②检查冷却风扇是否被垃圾、灰尘堵塞，清扫堵塞的部位。

轻故障输出：H2-□□=10（有）

（19）操作器显示：oH2，轻故障名称为变频器过热预警，从多功能接点输入端子（S1~S8）输入了“变频器过热预警oH2”（设定为H1-□□=B时）。

原因为向变频器输入了过热预警，解决方法为检查输入变频器过热预警的原因，并采取对策，采取对策后，解除多功能接点输入端子（S1~S8）的变频器过热预警输入。

轻故障输出：H2-□□=10（有）

（20）操作器显示：oH3，轻故障名称为电机过热，从多功能模拟量输入（H3-02或H3-10=E）输入的电机过热信号超过了警报检出值。

原因以及解决对策为：

①电机温度输入 （PTC 输入）的接线不正确，解决方法为重新进行 PTC 输入的接线；

②机械侧发生故障（例如）机械被锁定等，解决方法为确认机械的使用状态，排除故障原因；

③电机发生过热，解决方法为

确认负载的大小、加减速时间、周期时间，

①减小负载；

②增大 C1-01 ～ C1-08 （加减速时间）中所用参数的设定值；

调整 E1-04～ E1-10（V/f曲线的任意输入）。主要是减小 E1-08和 E1-10的设定值（注）如果 E1-08 和 E1-10 的设定值过小，低速时的负载耐量也会减小，敬请注意。

确认电机额定电流的设定，请将 E2-01 （电机额定电流）设定为电机铭牌上标明的值。

确认电机的冷却系统是否正常工作，修理、更换电机的冷却系统。

轻故障输出：H2-□□=10（有）

（21）操作器显示：oL3，轻故障名称为过转矩1，超过L6-02（过转矩/转矩不足检出值1）设定的电流值并持续超过了L6-03（过转矩/转矩不足检出时间1）规定的时间。

原因以及解决对策为：

①参数的设定不正确，解决方法为重新设定L6-02、L6-03；

②机械侧发生故障（例如）发生过转矩，机械被锁定，解决方法为确认机械的使用状态，排除故障原因。

轻故障输出：H2-□□=10（有）

（22）操作器显示：ov，轻故障名称为主回路过电压，未输入运行指令（变频器停止状态）时主回路直流电压超过过电压检出值，400V 级：约820V（E1-01<400时，为740V）

原因以及解决对策为：

①输入电源中混有浪涌电压，解决方法为安装DC电抗器，在同一电源系统中，若开、关进相电容器或可控硅变换器发生动作，可能会导致输入电源短暂地异常急剧上升（浪涌）。

②电机发生短路，或者短路电流经过电源向变频器内的主回路电容器充电，解决方法为检查电机的动力电缆、中继端子、电机端子等，排除发生短路的部位，再接通电源。

③由于干扰而发生误动作，解决方法为确认抗干扰对策的状况，

①检查控制回路的接线，主回路的接线、接地线，充分采取抗干扰对策；

②如果电磁接触器是干扰的发生源，则在电磁接触器的线圈上连接浪涌抑制器；

④PG电缆断线，解决方法为修正断线部位；

⑤PG电缆接线错误，解决方法为修正接线；

⑥使PG接线远离噪音源（变频器输出线）。

轻故障输出：H2-□□=10（有）

（23）操作器显示：PASS，轻故障名称为MEMOBUS/Modbus通信测试模式正常结束。

原因为MEMOBUS/Modbus通信测试正常结束，解决方法为不必采取对策（并非警报），解除通信测试模式后，PASS显示即消失。

轻故障输出：H2-□□=10（无）

（24）操作器显示：rUn，轻故障名称为运行中输入2电机切换指令，运行中进行电机切换。

原因为运行中运行了第1电机和第2电机的切换，解决方法为修正顺控，以便可在停止时进行电机切换。

轻故障输出：H2-□□=10（有）

（25）操作器显示：SE，轻故障名称为MEMOBUS/Modbus通信测试模式故障，运行中进行了MEMOBUS/Modbus通信测试。

原因为运行中进行了MEMOBUS/Modbus通信测试，解决方法为请停止变频器的运行，进行MEMOBUS/Modbus通信测试。

轻故障输出：H2-□□=10（有）

（26）操作器显示：TrPC，轻故障名称为IGBT维护时期（90%），IGBT的维护时期达到了90%（注）仅在H2-□□=10时输出轻故障。

原因为IGBT的维护时期达到了90%，解决方法为更换IGBT（或变频器）。

轻故障输出：H2-□□=10（有）

（26）操作器显示：UL3，轻故障名称为转矩不足1，低于L6-02（过转矩/转矩不足检出值1）设定的电流值并持续超过了L6-03（过转矩/转矩不足检出时间1）规定时间。

原因以及解决对策为：

①参数的设定不正确，解决方法为重新设定L6-02、L6-03；

②机械侧发生故障（例如）发生过转矩，机械被锁定，解决方法为确认机械的使用状态，排除故障原因

轻故障输出：H2-□□=10（有）

（27）操作器显示：UL6，轻故障名称为负载不足，

原因为负载降低到电机负载不足曲线以下，解决方法为检查参数L6-13和L6-14。

轻故障输出：H2-□□=10（有）

（28）操作器显示：Uv，轻故障名称为主回路欠电压，未输入运行指令（变频器停止）中，会出现以下状况：

①主回路直流电压低于L2-05（主回路欠电压（Uv）检出值）的设定值；

②变频器内部的冲击电流控制用接触器被打开；

③控制电源为欠电压。

原因以及解决对策为：

①发生输入电源缺相，解决方法为确认主回路电源的接线是否发生断线或接线错误，正确进行接线；

②输入电源的接线端子松动，解决方法为确认端子是否松动，请按照本手册的紧固力矩拧紧端子；

③电源电压发生故障，解决方法为确认电压，将电压调整到变频器的电源规格范围以内；

④发生停电，解决方法为改善电源；

⑤变频器内部回路老化，解决方法为使用U4-05（电容维护）确认电容器的维护时期，如果U4-05超过90%，则更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询；

⑥由于电源变压器容量不足，导致变频器的浪涌电流使电源电压降低，解决方法为确认接线用断路器、漏电断路器（带过电流保护功能）或电磁接触器打开时是否发生警报，修改电源变压器的容量；

⑦变频器内部气温异常，解决方法为更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=10（有）

（29）操作器显示：voF，轻故障名称为输出电压检出故障，检出输出电压故障。

原因为硬件不良，对策为更换电路板或变频器。关于电路板的更换，请向本公司代理店或销售负责人垂询。

轻故障输出：H2-□□=10（有）

（30）操作器显示：WrUn，轻故障名称为等待运行，已发出运行指令，变频器等待着开始运行电机。

原因为输入运行指令后，变频器先延迟在b1-11中所设定的时间，然后才可运行电机，解决方法为并非故障。

轻故障输出：H2-□□=10（非故障）
