富士变频器故障维修案例

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2021-12-15

 富士变频器故障维修案例与大家分享

    案例一
   维修型号：富士P9S系列（P风机水泵用）
   机器故障：面板显示正常，参数也能够更改，具体故障就是面板和端子无法启动。
   检修检测：1、先排除风扇问题。2、参数调整或恢复出厂设置。3、CPU问题。我公司这台维修的机器就是属于CPU故障，更换CPU板卡后就恢复正常了。
   故障分析：由于CPU灰尘大造成短路。
   案例二

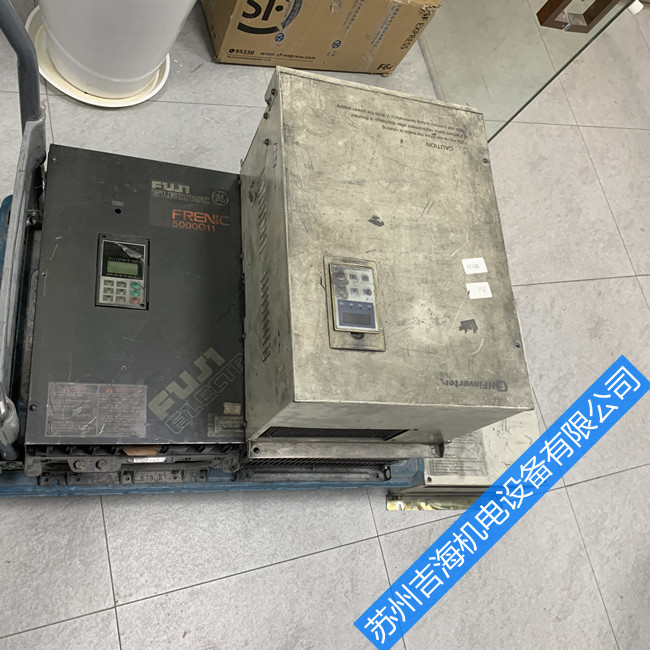

   维修型号：富士5000G11 FRN7、5G11S-4CX
   机器故障：通电报ER1，面板显示存储器故障
   检修检测：首先通电按复位键无效，再恢复出厂设置，后还是不行，更换存储器93C56无效，故判断为CPU板坏。更换CPU板后，故障解除。
   故障分析：先复位，复位无效后------换存储器------再考虑CPU板。
   案例三
   维修型号：富士G11 2.2KW
   机器故障：通电无显示
   检修检测：通电后无显示为开关电源坏、开盖发现R、S、T输入端炸黑，说明开关电源已经烧坏，模块SA520186-03 PS12046的一体化模块内的开关管已经短路，开关电源板上的D9(B0615）整流管短路R22(0、11）电阻阻值变大N01(AN8026)电源IC已经烧坏，更换以上配件后故障消除。
   故障分析：电网电压过高、雷击等故障引起开关电源坏。
   案例四
   维修型号：富士FRN11G11S-4CX
   机器故障：开机时主电机的转子抖动
   检修检测：检测三相输出不平衡，静态检查IGBT正常，驱动电路光耦也正常，量它的供电电容C47、C48、C49原来是25V/10UF，经检测电容容量降到7UF，更换电容后三相输出恢复正常400V。

   故障分析：电机转子抖动在排除电机本身问题后，应该是变频器三相输出不平衡，而供电电容的损坏造成供电电压不足输出信号异常影响驱动IGBT导通和关闭时间，造成输出三相不平衡。

 富士变频器故障维修案例

转载请注明出处：苏州吉海 http://qudongqiweixiu.cn/a/2942.htm
