倍福工控机维修故障​排查

发布者：zyp    来源：苏州吉海机电设备有限公司     发布时间：2021-11-1

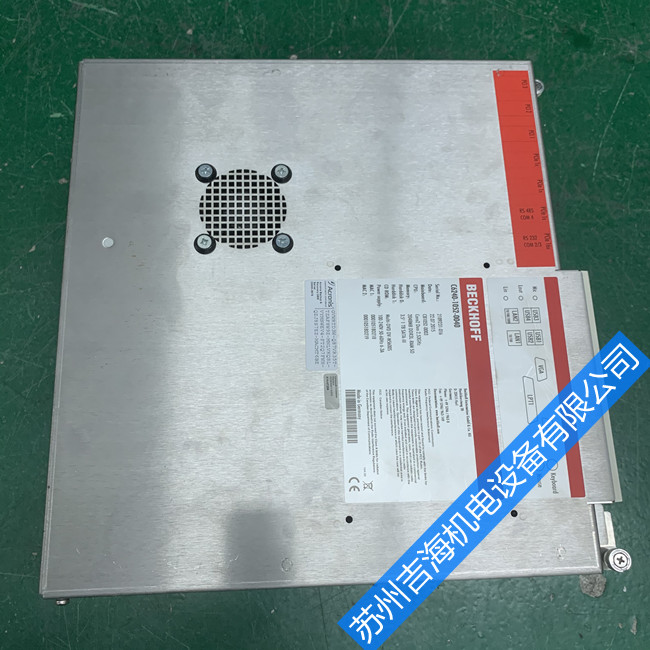

  德国倍福BECKHOFF工控机维修 倍福工控机维修C3640 BECKHOFF倍福C6330 嵌入式工控机维修 倍福beckhoff C5102/C6140维修工控机主板维修

倍福工控机维修故障排查过程：
　　①开关电源提供24V直流电源。
　　②DC→DC模块将24V电压转换为12V供给主板工作（测量其输出电压端无12V电压输出，暂时判定故障点）。
　　③因DC-DC无法提供主板启动电源，使用直流电源输出12V电压供给主板，主板能够正常启动，但无画面显示。
　　④而显示屏供电是靠高压板驱动的，测量发现高压板有输入电压，没有输出，故高压板损坏（排查断路）。
　　⑤临时供电12V点亮显示屏并进入系统，但不能触摸指令，因此触摸屏亦损坏。
　　⑥DC-DC检查发现烧了，预估功率元件损坏，进一步测量MOS管R422坏，更换R422测量二极阻值（4个MOS管，其中1个异常，再次排查与之对应的0贴片电阻断路）。
　　各种板卡、CPU等电子元器件散热效果差，造成工控机“死机”。对策：定期工控机内部灰尘，保持良好通风。4)检查CPU风扇和主机电源风扇工控机的散热主要通过CPU风扇和电源风扇进行。当CPU风扇损坏时，CPU的温度升高，极易造成工控机“死机”。对策：经常检查工控机的风扇，及时更换损坏的风扇。中控室的工控机出厂时CPU只加装了散热片，没有风扇。后加装散热风扇，CPU的温度降低了5℃。5)经常清理临时产生的文件工控机在运行时，会产生大量的临时文件如Temp文件，这些文件占用着硬盘和系统资源，影响工控机处理信息的速度。定期检查硬盘并删除临时性文件，提高工控机处理信息的速度。6)经常维护系统因控制程序等原因。

  工控机常见故障与解决方案
一、打开计算机电源而计算机没有反应：

1、查看电源插座是否有电并与计算机正常连接；

2、检查计算机电源是否能正常工作（开机后电源风扇是否转动），显示器是否与主机连接正常；

3、打开机箱盖查看电源是否与计算机底板或主板连接正常，底板与主板接插处是否松动，开机底板或主板是否上电，ATX电源是否接线有误；

4、拔掉内存条开机是否报警；

5、更换CPU或主板。

二、加电后底板上的电源指示灯，亮一下就灭了，无法加电？

首先看是否机箱内有螺丝等异物，导致短路。其次察看有关电源线是否接反，导致对地短路。再次利用替换法，更换电源、主板、底板等设备。

三、工控机加电后，电源工作正常，主板没有任何反映？

首先去掉外围的插卡及所连的设备，看能否启动？如果不能，可去掉内存，看是否报警？然后检查CPU的工作，是否正常？*后替换主板，检查主板是否正常。

四、开机后听见主板自检声但显示器上没有任何显示：

1、检查显示器是否与主机连接正常；

2、另外插一块显示卡查看是否能正常显示；

3、*CMOS（可能设置有错误）或者更换BIOS；

4、 更换CPU板（主板集成显卡）或显示器。

五、开机后报警显示器上没有任何显示：

1、打开机箱盖查看内存条是否安装或者松动；

2、拔掉内存条开机后报警声是否相同；

3、*COMS（可能设置有错误）或者更换BIOS；

4、更换显示卡或外插一块显示卡（主板集成显卡）。

5、一般长音为内存条的故障；连续短音分为两种：一种是显卡报警另一种是BIOS报警；能进入系统但有间隔的短音，在主板BIOS下有一项CPU温度报警设置，当CPU温度到达设置时主板会发出有间隔的短音报警。

6、 开机报警听报警的声音分析如下：

Award BIOS

1短——系统正常启动

2短——常规错误

1长1短——RAM 或主板出错

1长2短——显示器或显卡错误

1长3短——键盘控制器错误

1长9短——主板Flash RAM或EPROM错误，即BIOS损坏

 倍福工控机维修故障排查，工控机维修品牌包括：贝加莱工控、倍福工控、控创工控、研华工控、凌华工控、研祥工控、华北工控、艾讯工控、艾雷斯工控、威达工控、磐仪工控、大众工控、研扬工控、联想工控。
